三相分補動態無功補償控制器

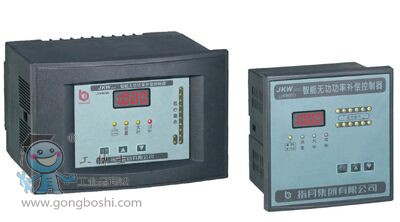

       為了提高供電質量減少線路損失 提高設備利用率在低壓輸 配電工程中大量采用無功補償 無功補償分靜態補償和動態補償 靜態補償?shù)耐肚许憫?yīng)較長 幾秒到幾十秒  動態補償響應時間一般以周波為單位 從幾十毫秒到幾百毫秒  有的動態補償還包含諧波補償 如果配電區內包含大量頻繁間歇運行的設備 如 電焊機等 一般應采用動態補償   PWG-2型動態無功補償控制器*小響應時間為一個周波 20毫秒  每臺設備有12路 可以用兩種大小不同的電容組合補償 *多可以實現8臺設備聯機運行 *多96路一起有序按先投先切原則工作 整個系統可以任意指定一臺設備作為主機 其余為輔機 主機必須按規定接線 輔機可以不接輸入測量線 另外 本動態無功補償控制器既可以實現三相共補也可以實現分相補償 只要將本控制器接入每一相再適當選取參數就可以實現分相補償   PWG-2型動態無功補償控制器采用智能化的控制算法 可以靈活地處置各種投切參數 不會過分拘擬預設參數 控制器采用先投先切的原則 如果系統有富余未投的電容 系統會每工作2小時輪流切下來休息 另外 允許配備兩種不同容量的電容來實現精確補償 本補償器采用數字顯示 可以顯示參數 功率因素 電壓 電流和無功功率 本裝置還具有過電壓 電壓掉線 欠電流檢測 無電流檢測功能 具有很強的抗干擾能力和綜合保護能力 本裝置采用半雙工RS-485通訊接口 國際通用的 Modbus 通訊協議 變形RTU通訊模式 每臺設備有兩個通訊接口 除了它們相互通訊外還可以同時上傳有關數據和工作狀態給上位機 方便整個系統組網監控 .
