交通標志牌專用鋁焊機SIGMA2-500




交通標志牌點焊工藝簡介



一、前言：

　　

近年來國家道路基礎設施建設的加大，從而帶動交通標志行業的迅猛發展，一般在工程期間很多公司都面臨著工期短，任務重等諸多問題；必須尋找一種效率高，可靠性高的點固工藝；現有很多公司都是采用鉚釘鉚固，這種工藝操作工序繁多，效率低下，為了提高很多客戶的生產效率，我公司開發了這種高效點焊工藝，從而取代鉚接與電阻點焊.成為此行業領先的連接穩固技術。



二、工藝簡介：

　　

采用米加尼克脈沖弧焊焊機，常規鋁合金焊絲，自動送絲，氬氣保護，利用電弧把焊絲熔化，從而形成有一定熔深的熔柱，把鋁板與鋁型材連接起來，從外觀來看，焊點光滑美觀。此工藝具有操作方便，0.8-2秒鐘一個焊點，高效快捷，焊點圓潤光滑，堅固耐用等優點。焊接效率至少是鉚接的3倍以上，焊接核心電源采用焊接專家一元化操作系統，一個旋扭輕松控制，可以隨意拖動送絲機與焊機，方便遠距離焊接作業。



三、工藝要求：



1、３mm厚鋁型材上鉆６-8mm的圓孔．背面襯板采用1-２-3mm厚的純鋁板，要求把鋁型材上的６-8mm的圓孔用熔化的焊絲金屬添滿．焊孔圓滑光亮，背面鋁板焊牢但不能擊穿．拉力強度和母材要接近．焊點拉力要求在２００kgN/mm2左右．



２、焊接過程中要無飛濺，起弧率要達９５％以上。



３、送絲順暢，擁有防堵絲功能，為了每次成功引弧，焊機要有去除球焊絲前端小球的功能，利于下次重新起弧。



４、操作要簡便，擁有智能化系統，電弧功率能夠做到精細控制，擁有脈沖功能，可以焊多種金屬（多功能焊機），暫載率要高.（純工作時間要長）。



5、送絲機與焊接電源是分體式結構，送絲機可以隨意位移。

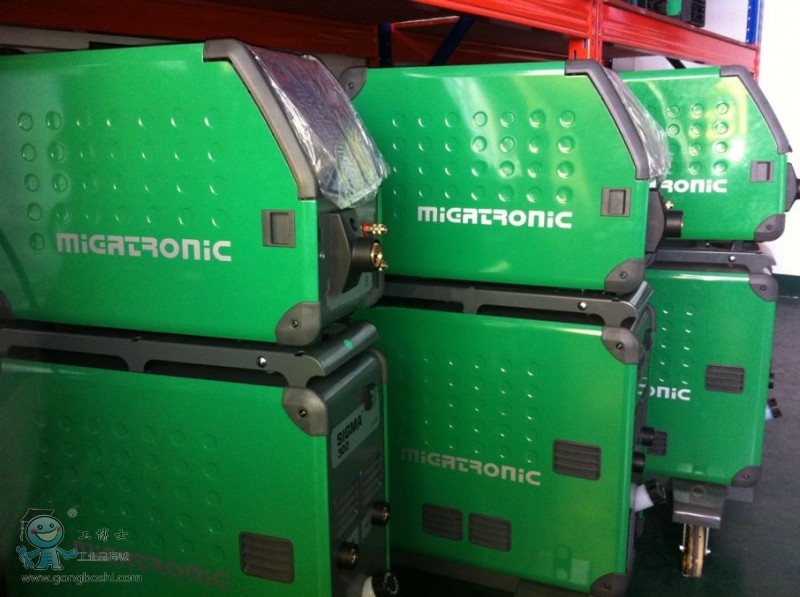

我公司針對以上的要求．結合板材的厚度．我們采用米加尼克次級逆變多功能MIG/MAG數字化焊機（Sigma300），焊絲直徑1.2mm,焊材：ER4043鋁硅焊絲，氣體純Ar氣，電流：150A（脈沖）。



四、焊接過程：

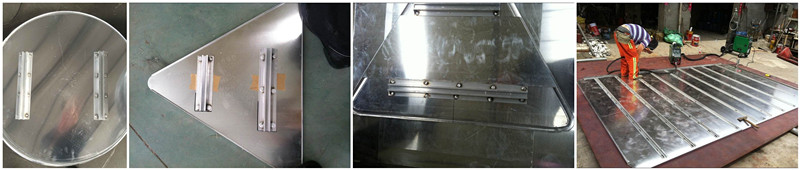

１　準備夾具，清理鋁材氧化層，調整米加尼克獨有的U/I脈沖參數，采用手工進行焊接，為了保證焊槍與工件的垂直，需在焊槍上做一個輔助焊接的定位裝置．



２　焊槍高度定位裝置做好之后．起弧率和焊接的穩定性明顯提高了很多，焊孔圓滑光亮；普通焊機每次焊完之后，焊絲端部在電流緩降過程中在焊絲端部還是會留有小球，有小球的話．起弧時電阻加大，會影響起弧成功率，必須剪掉，影響了焊接效率。米加尼克獨有的特殊去球程序，0.8S左右一個孔位，焊孔光亮，這種高效的點焊工藝多次受到相關交通部門和企業的好評，完全符合道路交通安全標準，已在多家企業得到了成功的應用。

米加尼克sigma系列技術參數：
電源型號	SIGMA2 300	SIGMA2400	SIGMA2500
電源電壓 +/- 15% (50-60Hz)	3 x 380 V (3 x 230-500 V*)	3 x 380V	3 x 380 V
保險絲	16 A	20 A	32 A
有效輸入電流	15.7 A	17.3 A	25.8 A
*大輸入電流	18.1 A	28.0 A	44.9 A
空載功率	40 W	40 W	40 W
有效因子	0.90	0.90	0.90
效益率	0.85	0.85	0.85
電流范圍	15 - 300 A	15 - 400 A	15 - 500 A
占載率 20°C (MIG/MAG)	300 A/100%	330 A/100%	475 A/100%
占載率 20°C (MIG/MAG)	-	400 A/70%	500 A/80%
占載率 40°C (MIG/MAG)	270 A/100%	290 A/100%	420 A/100%
占載率 40°C (MIG/MAG)	300 A/80%	350 A/60%	450 A/60%
占載率 40°C (MIG/MAG)	-	400 A/40%	500 A/55%
空載電壓	69-76 V	69-76 V	78-95 V
應用等級	CE, S	CE, S	CE, S
防護等級	IP23	IP23	IP23
標準	IEC60974 -1, -2, -5, -10	IEC60974 -1, -2, -5, -10	IEC60974 -1, -2, -5, -10
尺寸 C-L (H x B x L, cm)	90.6 x 52.4 x 92.5	90.6 x 52.4 x 92.5	90.6 x 52.4 x 92.5
尺寸 C-W (H x B x L, cm)	105.1 x 52.4 x 92.5	105.1 x 52.4 x 92.5	105.1 x 52.4 x 92.5
尺寸 S-W (H x B x L, cm)	114.4 x 52.4 x 103.1	114.4 x 52.4 x 103.1	114.4 x 52.4 x 103.1
重量 C-L/C-W/S-W, kg	58/69/85	58/69/85	60/71/87
