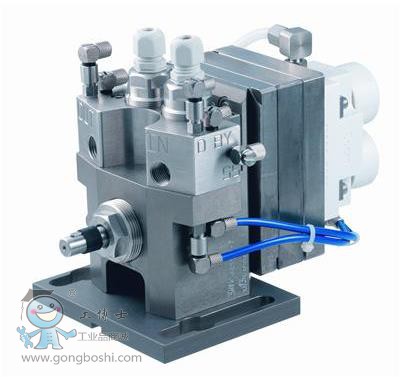

ABB 涂裝設備齒輪泵 3.0 CCM/rev

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

快速換色

ABB高精度涂料泵專為快速換色而設計。擁有獨特的軸清洗功能，可獲得快速及高潔度的清洗結果。

- 易損件采用硬質不銹鋼材料，適用于各種涂料。

- 模塊式設計

- 易于維護

模塊化齒輪泵包括4個主要部分：

- 泵體——包括齒輪和泵桿，

- 壓力傳感器——包括所有外部連接器，

- 清潔適配器——包括3個旁流和內部齒輪沖洗閥門，

- 泵殼——包括泵桿封口。

ABB精確齒輪泵有如下型號：

- 1.2 CCM/REV.

- 3.0 CCM/REV.

- 6.0 CCM/REV.

易耗件采用硬化不銹鋼制造，可耐受不同的油漆。

規格說明
類型	齒輪泵
清洗	清洗軸，齒輪及軸端空間，嵌入式旁路系統便于快速清洗
壓力傳感器	安裝在液體進口和出口位置
泵的轉速	有涂料狀態下*大轉速150rpm
*大流體流量	泵的*大轉速xCCM/REV
*小流體流量	小流速取決于涂料的粘度，系統壓力，膜厚的實際精度和泵的耗損。實際上小流速應通過實際的涂料進行核實。
精度	± 2%
*大流體壓力	20 bar。泵采用精確定量供料設計。涂料的入口壓力約等于涂料的出口壓力，但大多數精確定量供料在*大流量狀態下是入口壓力略高于出口壓力。為了避免泵過度耗損，在任何時候應盡量使入口壓力越低越好。
建議流體工作壓力	2 - 4 bar
泵軸的*大扭矩	12 Nm
建議空氣調節壓力	5 - 10 bar
*高允許流體溫度	60º C
清洗時間	7 - 10 sec
溶劑消耗	80 - 120 ml
清洗速度	*大轉速40rpm,有清洗劑狀態下

特性
	綜合式壓力傳感器	用來測量泵的入口和出口壓力的兩個壓力傳感器安裝在同一模塊上，在壓力傳感器的底座上有一個0.2mm厚的特氟隆隔膜，特氟隆隔膜直接安裝在傳感器壓力面的前面，因此壓力傳感器不會直接接觸到涂料，可以防止弄臟傳感器，而且確保了一個比較高的潔凈度。
