PROFIBUS DP 主要用于高速輸入/ 輸出設備和連接智能設備（如驅動系統）。PROFIBUS 有一個大的數據包（244byte）所以它能在一個數據包中處理來自遠程輸入/ 輸出設備或驅動設備的信息。因?yàn)閿?shù)據傳輸率能高達12Mbits/s，這些信息會在很短的時間內被發回控制器。
PROFIBUS DP 在工廠自動化和過程自動化中都十分成功。
• 工廠自動化主要使用離散（數字）輸入輸出設備，PROFIBUSDP 連接遠程I/O設備和驅動設備
工廠自動化是指應用于離散制造業的自動化，如汽車生產和計算機生產工業。
盡管PROFIBUS 偶爾會被稱為西門子的私有協議，但西門子僅僅只是組成PROFIBUS 國際的1400 多家公司中的一員，而今上海精浦機電作為會員之一，也可以拿出通過測試認證的PROFIBUS DP現場總線編碼器來服務于自動化。
PROFIBUS DP 通常使用RS-485 物理層。物理層是指數字信號傳輸介質。PROFIBUS DP 可以有多種不同的物理層，如 RS-485，無線和光纖。RS-485 是PROFIBUS*通用的物理層，因?yàn)樗膫鬏斔俣雀吆驮趶?qiáng)噪聲環境中的抗干擾能力強。
一、 功能介紹
上海精浦機電本次研發編碼器是Profibus-DP信號輸出，實現在Profibus-DP總線上讀取編碼器的數據。
1. 支持協議
PROFIBUS-DP/V0協議，符合：GB/T 20540-2006：測量和控制數字?jǐn)?shù)據通信工業控制系統用現場總線第3部分：PROFIBUS規范和IEC61158：2003TYPE10

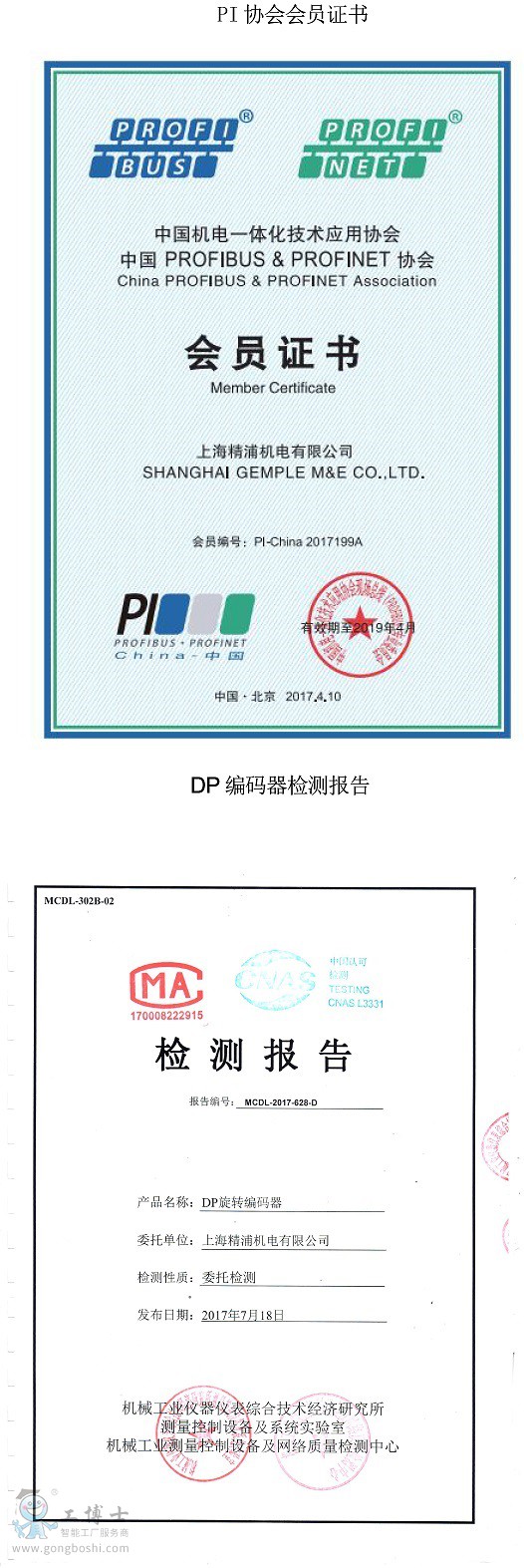

1) PI協會中國會員單位更好為本地企業服務

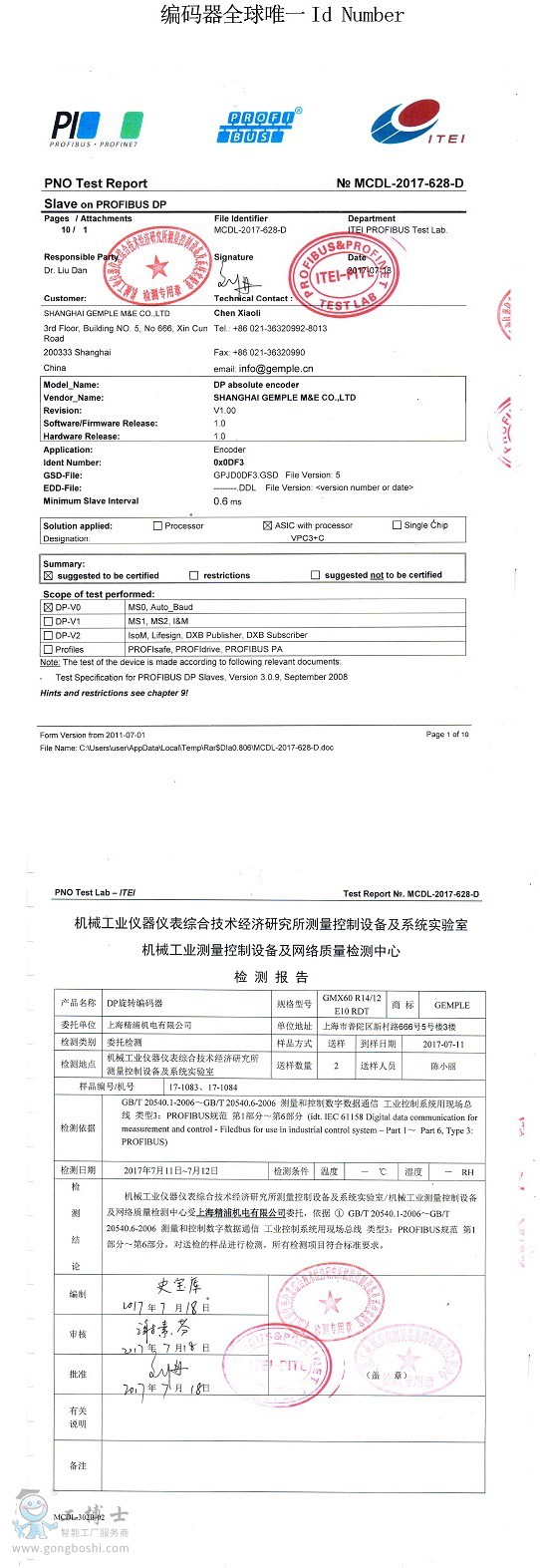

2) DP唯一廠商Id Number 不與其他設備沖突
3) 產品通過官方指定機構檢測認證
4) 經西門子培訓的專業技術人員做技術支持
5) 機械齒輪組真多圈，全量程絕對值
2. 中點或零點置位功能：
（1） 軟件置位：參考第四章節
（2） 硬件置位：輕觸按鍵大于1s，進行中點或零點置位
二、 技術指標
參數特性
輸出信號：Profibus-DP
工作電壓：10…30Vdc 極性保護
消耗電流：24V，<100mA
連續圈數：4096圈
單圈分辨率：16384（14bits）
重復精度：±2bit
編碼類型：二進制
工作溫度：-20～70℃
防護等級：外殼IP67,轉軸IP65
震動沖擊：20g，10～2000Hz；100g，6ms
允許轉速：2400轉/分
電氣連接：3個M12 電線接頭，徑向
安裝法蘭：夾緊法蘭 實心軸D=10mm
外形特征：金屬外殼，密封雙軸承結構
撥碼開關：7位地址可設，終端電阻可設，中點置位
