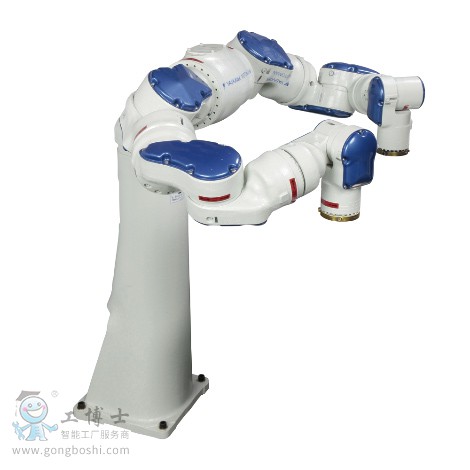

雙臂機器人，高效節能多用途。
搭載小型控制柜DX200，省空間。
6軸垂直多關節
負載：5Kg/手臂
動態范圍：1604mm
控制柜：FS100
用途：搬運、組裝/分裝、其他
獨特雙臂控制，協調作業
全軸低功率輸出，無需設置安全柵欄，設備構成簡易
小型控制柜，節省空間
| 機器人型號 |
SDA5F |
| 適用控制柜 |
DX100 |
| 設置*1 |
F,C |
| 自由度 |
15 |
| 可搬質量 |
50kg/腕 |
| 垂直伸長度 |
1118mm |
| 水平伸長度 |
1604mm |
| 重復定位精度*2 |
±0.06mm |
| 動作范圍 |
旋轉軸 |
-170°~+170° |
| S軸（旋轉） |
-90° ~ +270° |
| L軸（下臂） |
-110° ~ +110° |
| E軸（肘） |
-170°~+170° |
| U軸（上臂） |
-90° ~ +115° |
| R軸（手腕旋轉） |
-180° ~ +180° |
| B軸（手腕擺動） |
-110° ~ +110° |
| T軸（手腕回轉） |
-180° ~ +180° |
| *大速度 |
旋轉軸 |
180°/s |
| S軸（旋轉） |
200°/s |
| L軸（下臂） |
200°/s |
| E軸（肘） |
200°/s |
| U軸（上臂） |
200°/s |
| R軸（手腕旋轉） |
200°/s |
| B軸（手腕擺動） |
230°/s |
| T軸（手腕回轉） |
350°/s |
| 容許力矩 |
R軸（手腕旋轉） |
14.7N.m |
| B軸（手腕擺動） |
14.7N.m |
| T軸（手腕回轉） |
7.35N.m |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
0.45kg.m2 |
| B軸（手腕擺動） |
0.45kg.m2 |
| T軸（手腕回轉） |
0.11kg.m2 |
| 本體質量 |
110kg |
| 電源容量*3 |
2.0kVA*8 |
*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：僅限搬運用途。
*5： 也準備了內置晶體傳感器的規格。
*6：SIA1OF的時候是1.0kVA。
*7：SIA2OF的時候是1.5kVA。
*8：SDA5F的時候是1.5kVA。
*9：SDA10F的時候是2.0kVA。
