整流模塊簡介

ER22010/T Utilitysure 系列整流模塊采用當代先進的電源技術和工藝，專門為各類變電站、電廠及其它直流供電場合的直 流屏而設計。具有高效、高功率密度、高可靠性、智能化控制和造型美觀等特點。 ER22010/T Utilitysure 系列整流模塊采用智能風冷的散熱方式，功率密度高，占用空間少；采用 2U×4U 標準設計，內置 逆止二極管，組屏簡便。

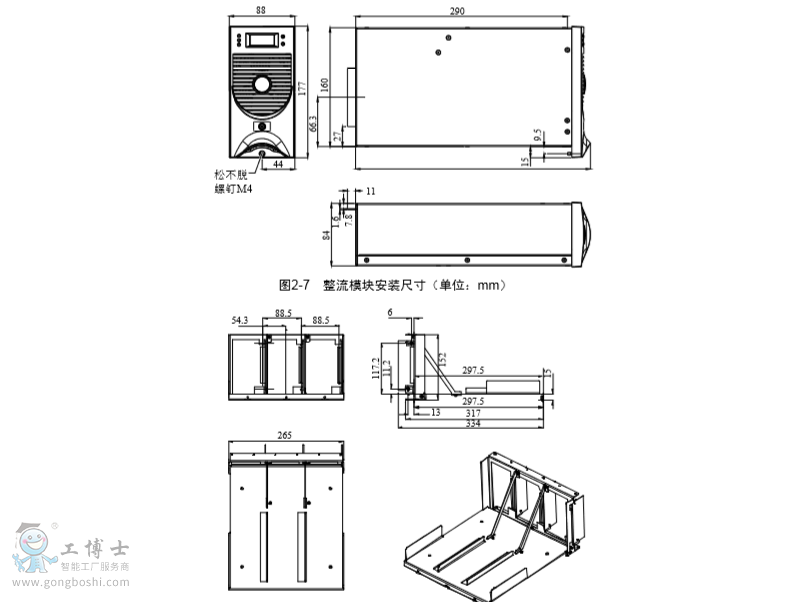

整流模塊機械參數

1．整流模塊外形尺寸（長×寬×高）：315mm×88mm×176mm 2．整流模塊重量：＜6kg

 安裝設計

1．整流模塊采用智能風冷散熱方式，風扇安裝于整流模塊前部，從整流模塊前方抽風吹向整流模塊后方。因此在安排 整流模塊位置時，應保證整流模塊前后散熱風道的暢通。 2．整流模塊不應直接連接到系統交流母線上。為了方便整流模塊的單個維護，以及整流模塊內部交流短路時能夠從系 統自動脫開，整流模塊交流輸入進線處應分設置單獨的空氣開關。 3．電纜可以選擇非屏蔽電纜，根據實際情況選取適當長度的電纜。
