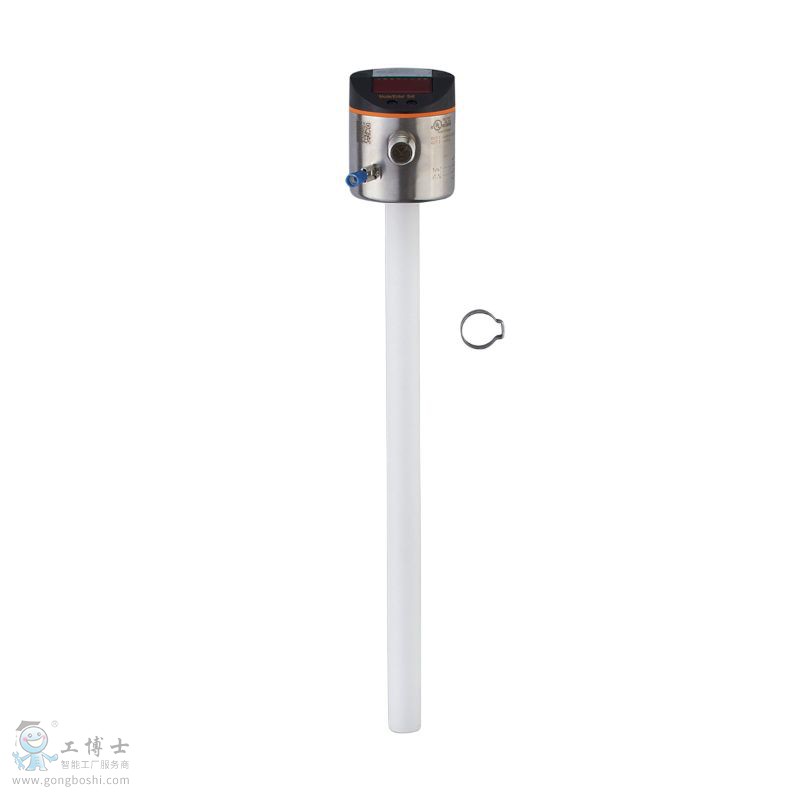

電子液位傳感器
LK0264B-B-00KQPKG/US
LK1022
應用
介質 含水冷卻潤滑劑; 油; 油基介質; 水; 類似于水的介質
介質的介電常數 > 2
不能用于 非常導電介質; 粘附介質; 顆粒; 松散物料; 酸; 強堿
儲存罐壓力 [bar] 0.5; (如果安裝帶安裝附件: E43001 - E43007, E43019)
冷卻潤滑劑
介質溫度 [°C] 0...35; (帶氣管 E43100)
油
介質溫度 [°C] 0...70
介質溫度短時 [°C] 0...90; (< 1 h)
水
介質溫度 [°C] 0...35; (帶氣管 E43100 35...65 °C)
電氣數據
工作電壓 [V] 18...30 DC
電流損耗 [mA] < 50
防護等級 III
反相保護 是
開機延遲時間 [s] < 3
輸出
輸出數量 2
輸出信號 開關信號; IO-Link
電氣設計 PNP/NPN
數字輸出數量 2
輸出功能 常開/常閉; (可設定參數)
開關量輸出DC電壓降*大值 [V] 2.5
開關量輸出DC的持續電流負載 [mA] 200
短路保護 是
短路保護類型 熱量，脈沖式
過載保護 是
測量/設定范圍
出廠設定 含水冷卻潤滑劑; 水; 類似于水的介質
探桿長度L [mm] 264
感應范圍A [mm] 195
無效范圍 I1 / I2 [mm] 53 / 16
設定范圍
開關點, SP [mm] 25...200
復原點, rP [mm] 20...195
設定步距 [mm] 5
參考點OP [mm] 69 - 82 - 94 - 106 - 118 - 130 - 143 - 155 - 167 - 179 - 191 - 204 - OFF
遲滯，OP [mm] 2
精度/偏差
測量誤差 [終值的百分比] ± 5
重復精度 ± 2
分辨率 [mm] 5
軟件/編程
參數設定 遲滯/窗口; 常開/常閉; 輸出極性; SP(開關量動作點)/rP（開關量復原點）的定位; OP設定; 介質設定; 顯示值遷移量的設定; ON延遲、關斷延時
接口
通信接口 IO-Link
傳遞類型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI標準 IEC 61131-9
IO-Link Device ID 0x00028C
外形 Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO模式 是
必需的mater port type A
模擬過程數據 2
二位輸出過程數據 2
處理周期*小值 [ms] 3.2
工作條件
環境溫度 [°C] 0...60
存儲溫度 [°C] -25...80
外殼防護等級 IP 67
認證/測試
EMC電磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-4
抗沖擊
DIN EN 60068-2-27 15 g (11 ms)
抗震
DIN EN 60068-2-6 5 g (10...2000 Hz)
MTTF [年] 265
機械技術數據
重量 [g] 348.5
尺寸 [mm] Ø 16
原材料 不銹鋼(1.4301/304); 不銹鋼(1.4404 / 316L); FKM; 丁晴橡膠; PBT; PC; PA; PP; TPV
材料(潮濕部件) PP
顯示器/操作件
顯示
顯示單位 2 x LED, 綠色 (cm, inch)
開關狀態 2 x LED, 黃色
測量值 字母數字顯示, 4位數字
參數設定 字母數字顯示, 4位數字
注釋
說明 請參閱“下載”下的技術說明
包裝單位 1 件數
電氣連接
接口 接插件: 1 x M12; 觸頭: 鍍金的
