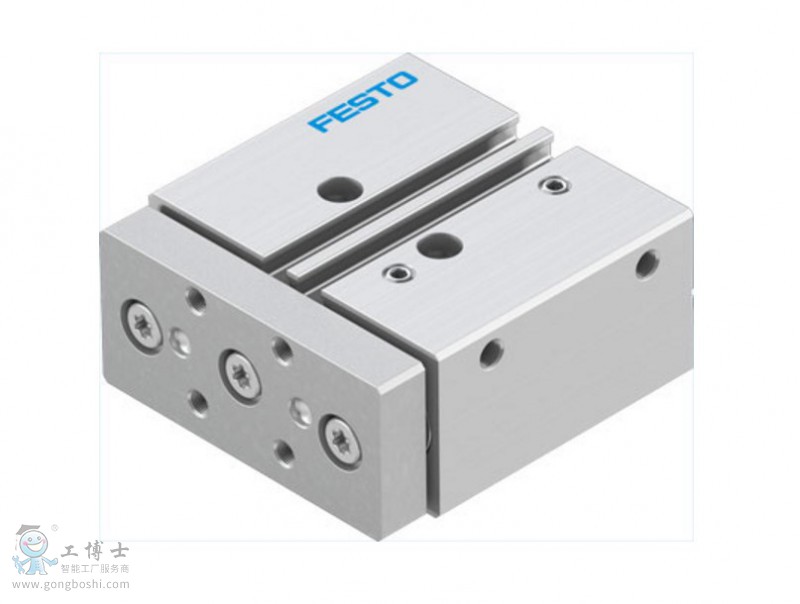

DFM-16-20-P-A-GF 170833 費斯托FESTO導向氣缸 **原廠含稅開增

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

費斯托 Festo（德國）全系氣缸、閥、傳感器等現貨產品在售！

提供快速報價、專業選型以及技術支持等優質服務！

詳情請咨詢費斯托銷售工程師！

導向氣缸
DFM-16-20-P-A-GF
產品代號: 170833

內 置導 軌 .
僅有在相應的安裝附件 SMB-8E 向外安裝時，SMTSO-8E型接近開關才可以被用在行程為20到40mm 的產品上。

從工作負載到連接板的重力中心距	50 mm
行程	20 mm
活塞直徑	16 mm
驅動單元的運作模式	連接軛
緩沖	P: 兩端帶彈性緩沖環/板
裝配位置	任意
導向	普通軸承導向
設計結構	導向
位置檢測	用于接近式傳感器
工作壓力	2 ... 10 bar
*高速度	0.8 m/s
工作模式	雙作用
工作介質	壓縮空氣符合ISO8573-1:2010 [7:4:4]
關于工作和先導介質的說明	可以使用經過潤滑的壓縮空氣 (一旦使用后要求一直使用經過潤滑的壓縮空氣)
耐腐蝕等級 CRC	1 – 低腐蝕影響
環境溫度	-20 ... 80 °C
在終端位置的沖擊能量	0.15 Nm
*大允許扭矩負載 Mx與行程的關系	1.3 Nm
在規定的距離xs，*大有用負載和行程的函數關系	56 N
6 bar時的理論作用力，回復行程	90 N
6 bar時的理論作用力，進程	121 N
移動質量	242 g
產品重量	507 g
其它可用接口	參見產品圖紙
氣動連接	M5
材料備注	符合 RoHS
材料信息，蓋	鍛造鋁合金
材料信息，密封	NBR
材料信息，殼體	鍛造鋁合金
材料信息，活塞桿	高合金鋼, 耐腐蝕
