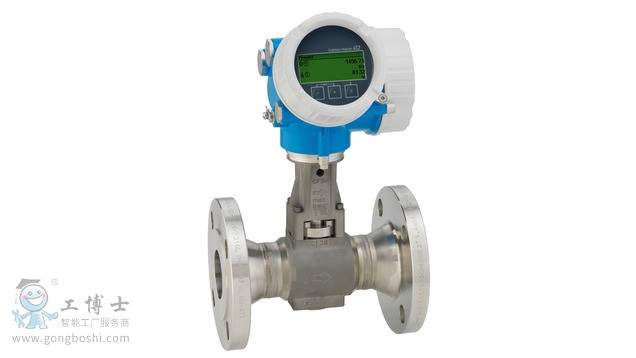

Proline Prowirl F 200 渦街流量計
*高測量精度的多功能流量計，配備濕蒸汽檢測功能。
產品概述：
Prowirl F多變量流量計能夠在線進行濕蒸汽測量。流量計安裝在輔助工藝段中，專門針對蒸汽應用設計，具有*高氣體和液體測量精度。Prowirl F 200是真正的兩線制回路供電流量計，使用經濟，且能夠無縫集成至現有系統中。 在危險區中具有*高操作安全性。Heartbeat Technology（心跳技術）始終確保過程安全。
優勢：
便捷的能源管理：內置蒸汽和氣體的溫度及壓力測量
即使介質的雷諾數低至Re 10 000，流量計的測量精度仍保持不變：渦街流量計本體具有高線性度
操作安全：配備帶觸摸鍵操作的背光顯示屏，操作時無需打開儀表
應用領域：
測量原理特別適用于濕蒸汽/飽和蒸汽/過熱蒸汽、氣體和液體（以及低溫介質）測量
應用廣泛；專門針對蒸汽應用優化
特征規格：
| 公稱口徑范圍 |
DN 15...300 (½...12") |
| 接液部件材質 |
測量管：1.4408 (C3FM)；CX2MW，類同Alloy C22 2.4602合金
DSC傳感器：1.4435 (316/316L)；UNS N06022，類同Alloy C22 2.4602合金
連接：1.4404 (F316/F316L)，CX2MW，類同Alloy C22, 2.4602 1.4408 (CF3M)合金 |
| 測量變量 |
體積流量、質量流量、校正體積流量、能量流、熱流量差值、溫度 |
| *大測量誤差 |
體積流量（液體）：±0.75 %
體積流量（蒸汽、氣體）：±1.00 %
質量流量（液體）：±0.85%
質量流量（蒸汽、氣體）：±1.7 % |
| 測量范圍 |
液體：0.16...2412 m³/h (0.09...1420 ft³/min)
取決于介質：水，1 bar (14.5 psi)絕壓，20 °C (68° F)
蒸汽、氣體：2...32 166 m³/h (1.18...18 932 ft³/min)
取決于介質：蒸汽，180 °C (356 °F)，10 bar (145 psi)絕壓；空氣，25 °C (77 °F)，4.4 bar (63.8 psi)絕壓 |
| *大過程壓力 |
PN 40、Cl. 300、20K |
| 介質溫度范圍 |
標準型：–40...+260 °C (–40...+500 °F)
高溫/低溫型（可選）：–200...+400 °C (–328...+752 °F)
高溫/低溫型（特殊選型）：–200...+450 °C (–328...+842 °F) |
| 環境溫度范圍 |
一體式（標準）：–40...+80 °C (–40...+176 °F)
一體式（可選）：–50...+80 °C (–58...+176 °F)
分體式（標準）：–40...+85 °C (–40...+185 °F)
分體式（可選）：–50...+85 °C (–58...+185 °F) |
| 傳感器外殼材質 |
傳感器接線盒：鋁合金AlSi10Mg涂層；1.4408 (CF3M) |
| 變送器外殼材質 |
鋁合金AlSi10Mg涂層：1.4404 (316L) |
| 防護等級 |
一體式儀表：IP66/67, type 4X
分體式傳感器：IP66/67, type 4X
分體式變送器：IP66/67, type 4X |
| 顯示/操作 |
四行背光顯示，觸摸鍵操作（外部操作）
通過現場顯示屏和調試軟件設置
提供分離型顯示單元 |
| 輸出 |
4...20 mA HART（無源）
4...20 mA（無源）
脈沖/頻率/開關量輸出（無源） |
| 輸入 |
4...20 mA電流輸入（無源） |
| 數字通信 |
HART、PROFIBUS PA、FOUNDATION Fieldbus |
| 電源 |
12...35 VDC（4...20 mA HART，帶/不帶脈沖/頻率/開關量輸出）
12...30 VDC（4...20 mA HART，4...20 mA）
12...35 VDC（4...20 mA HART，脈沖/頻率/開關量輸出，4...20 mA輸入）
9...32 VDC（PROFIBUS PA，脈沖/頻率/開關量輸出） |
| 防爆認證 |
ATEX、IECEx、cCSAus、TIIS |
| 產品安全性 |
CE認證、C-Tick認證 |
| 功能安全性 |
功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用 |
| 計量認證和證書 |
在認證標定裝置上執行標定（符合ISO/IEC 17025標準）
Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TÜV認證） |
| 船級認證和證書 |
ABS、LR、BV |
| 壓力認證和證書 |
PED、CRN、AD 2000 |
| 材料證書 |
3.1材料證書
NACE MR0175/MR0103、PMI（特殊選型）、焊接測試符合ISO 15614‐1標準，類同ASME IX（特殊選型） |
