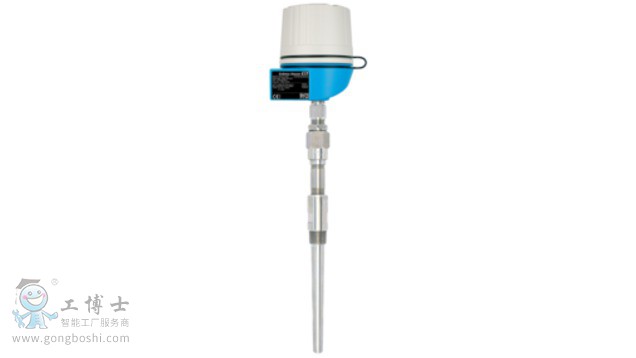

Omnigrad S TR66
過程溫度的安全測量，適用于石油、天然氣等行業中惡劣工況的測量場合
產品概述：
此款溫度計堅固耐用，適用于化工、石油、天然氣、能源等行業的惡劣工況和安全要求高的測量場合。牢固的保護管和特殊材質足于應對惡劣的工作環境、腐蝕性物質和高壓�？蛇x變送器兼容各種通用通信協議，可即裝即用，與直接連線的傳感器相比，提高了測量精度和可靠性。
優勢：
防爆類型：本質安全型（Ex ia)，隔爆型（Ex d)，無火花型（Ex nA）
測量芯子兼容性高，設計符合DIN 43772標準
延伸頸防止變送器過熱
短錐/錐形端部，加快反應時間
模塊化設計，采用符合DIN EN 50446的標準接線盒和客戶指定的插入深度，靈活性高
應用領域：
重型機械應用領域
油氣行業
測量范圍： -200 ... +600 °C (-328 ... 1112 °F)
靜壓范圍可達 100 bar (1450 psi)
保護等級：IP68
規格特征：
| 測量原理 |
熱電阻 |
| 特點/應用 |
美標
模塊化溫度計
重塵應用場合
可以在危險區中使用
滿足高壓過程要求
螺紋過程連接
帶延長頸
帶熱保護套管（金屬） |
| 接線盒 |
TA21H，鋁，螺紋蓋，帶鏈條
TA21H，不銹鋼，螺紋蓋，帶鏈條
TA30H，鋁，帶或不帶顯示屏
TA30H，鋁，配備一個或兩個電纜入口NPT1/2"、NPT3/4"、M20x1.5 |
| 熱保護套管 |
棒材（鉆孔） |
| 鎧裝芯子/探頭 |
礦物絕緣材料（MI），可彎曲 |
| 熱保護套管外徑 |
20 mm (0,79")
24 mm (0,94")
25 mm (0,98") |
| 所需*大插入深度 |
*大5,000.00 mm (196.85'') |
| 熱保護套管材質 |
1.4401 (316)
1.4404 (316L)
1.4571 (316Ti)
AlloyC276合金
Alloy600合金 |
| 可選帶涂層 |
未設置 |
| 過程連接 |
公螺紋：
NPT3/4"
NPT1"
法蘭：
ASME 1" 150 RF (B16.5)
ASME 1" 300 RF (B16.5)
ASME 1" 600 RF (B16.5)
ASME 1,5" 150 RF (B16.5)
ASME 1,5" 300 RF (B16.5)
ASME 1,5" 600 RF (B16.5)
ASME 2" 300 RF (B16.5)
ASME 2" 600 RF (B16.5) |
| 熱保護套管末端類型 |
錐管型 |
| 表面光潔度Ra |
1.6 μm (63.0 μin.) |
| 工作溫度范圍 |
PT100 TF StrongSens：
-50 °C ...500 °C
(58 °F ...932 °F)
PT100 WW：
-200 °C ...600 °C
(-328 °F ...1.112 °F)
PT100 TF：
-50 °C ...400 °C
(58 °F ...752 °F) |
| *大過程壓力（靜壓） |
20 °C時：500 bar (7.252 psi) |
| 測量精度 |
Cl. A ，遵循IEC 60751標準
Cl. AA，遵循IEC 60751標準 |
| 響應時間 |
取決于設置 |
| 模塊化溫度變送器 |
是（4…20 mA；HART；PROFIBUS PA；FOUNDATION FIELDBUS） |
| 防爆認證 |
ATEX II
IECEx
NEPSI
防爆 |
| 證書 |
Gost認證
SIL（僅針對變送器） |
