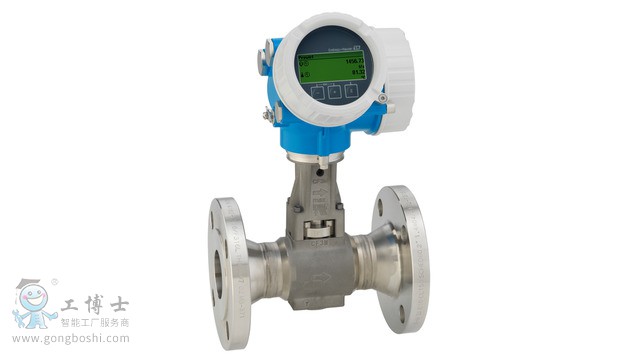

Proline Prowirl F 200 渦街流量計

               Prowirl F多變量流量計能夠在線進行濕蒸汽測量。流量計安裝在輔助工藝段中，專門針對蒸汽應用設計，具有*高氣體和液體測量精度。Prowirl F 200是真正的兩線制回路供電流量計，使用經濟，且能夠無縫集成至現有系統中。 在危險區中具有*高操作安全性。Heartbeat Technology（心跳技術）始終確保過程安全。



        便捷的能源管理：內置蒸汽和氣體的溫度及壓力測量

         節約空間的小巧結構：可選前直管段補償功能

         即使介質的雷諾數低至Re 10 000，流量計的測量精度仍保持不變：渦街流量計本體具有高線性度

         高長期穩定性：電容式傳感器無漂移，堅固耐用

         操作安全：配備帶觸摸鍵操作的背光顯示屏，操作時無需打開儀表



          測量原理特別適用于濕蒸汽/飽和蒸汽/過熱蒸汽、氣體和液體（以及低溫介質）測量

          應用廣泛；專門針對蒸汽應用優化



公稱口徑范圍	DN 15...300 (½...12")
接液部件材質	測量管：1.4408 (C3FM)；CX2MW，類同Alloy C22 2.4602合金 DSC傳感器：1.4435 (316/316L)；UNS N06022，類同Alloy C22 2.4602合金 連接：1.4404 (F316/F316L)，CX2MW，類同Alloy C22, 2.4602 1.4408 (CF3M)合金
測量變量	體積流量、質量流量、校正體積流量、能量流、熱流量差值、溫度
*大測量誤差	體積流量（液體）：±0.75 % 體積流量（蒸汽、氣體）：±1.00 % 質量流量（液體）：±0.85% 質量流量（蒸汽、氣體）：±1.7 %
測量范圍	液體：0.16...2412 m³/h (0.09...1420 ft³/min) 取決于介質：水，1 bar (14.5 psi)絕壓，20 °C (68° F) 蒸汽、氣體：2...32 166 m³/h (1.18...18 932 ft³/min) 取決于介質：蒸汽，180 °C (356 °F)，10 bar (145 psi)絕壓；空氣，25 °C (77 °F)，4.4 bar (63.8 psi)絕壓
*大過程壓力	PN 40、Cl. 300、20K
介質溫度范圍	標準型：–40...+260 °C (–40...+500 °F) 高溫/低溫型（可選）：–200...+400 °C (–328...+752 °F) 高溫/低溫型（特殊選型）：–200...+450 °C (–328...+842 °F)
環境溫度范圍	一體式（標準）：–40...+80 °C (–40...+176 °F) 一體式（可選）：–50...+80 °C (–58...+176 °F) 分體式（標準）：–40...+85 °C (–40...+185 °F) 分體式（可選）：–50...+85 °C (–58...+185 °F)
傳感器外殼材質	傳感器接線盒：鋁合金AlSi10Mg涂層；1.4408 (CF3M)
變送器外殼材質	鋁合金AlSi10Mg涂層：1.4404 (316L)
防護等級	一體式儀表：IP66/67, type 4X 分體式傳感器：IP66/67, type 4X 分體式變送器：IP66/67, type 4X
顯示/操作	四行背光顯示，觸摸鍵操作（外部操作） 通過現場顯示屏和調試軟件設置 提供分離型顯示單元
輸出	4...20 mA HART（無源） 4...20 mA（無源） 脈沖/頻率/開關量輸出（無源）
輸入	4...20 mA電流輸入（無源）
數字通信	HART、PROFIBUS PA、FOUNDATION Fieldbus
電源	12...35 VDC（4...20 mA HART，帶/不帶脈沖/頻率/開關量輸出） 12...30 VDC（4...20 mA HART，4...20 mA） 12...35 VDC（4...20 mA HART，脈沖/頻率/開關量輸出，4...20 mA輸入） 9...32 VDC（PROFIBUS PA，脈沖/頻率/開關量輸出）
防爆認證	ATEX、IECEx、cCSAus、TIIS
產品安全性	CE認證、C-Tick認證
功能安全性	功能安全遵循IEC 61508標準，允許在IEC 61511標準規定的安全應用中使用
計量認證和證書	在認證標定裝置上執行標定（符合ISO/IEC 17025標準） Heartbeat Technology（心跳技術）符合ISO 9001:2008標準章節7.6 a的溯源校驗要求（TÜV認證）
船級認證和證書	ABS、LR、BV
壓力認證和證書	PED、CRN、AD 2000
材料證書	3.1材料證書  NACE MR0175/MR0103、PMI（特殊選型）、焊接測試符合ISO 15614‐1標準，類同ASME IX（特殊選型）
