絕壓與表壓

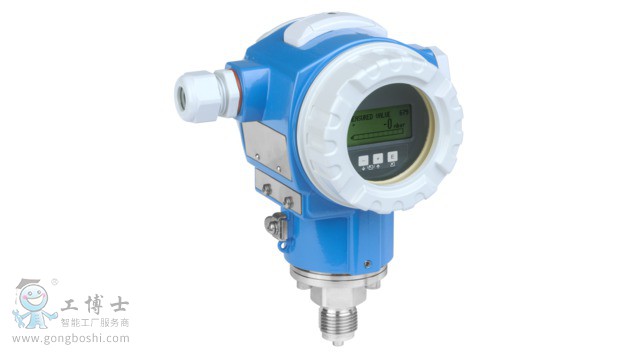

Cerabar PMC71數字式壓力變送器采用無油電容式陶瓷測量元件，主要用于過程工業和衛生行業，可測量液體和氣體的壓力、液位、體積和質量。PMC71使用耐真空陶瓷膜片，確保測量系統高度安全。量程可調，快速設定功能使調試更簡單，節省成本和時間。設計符合IEC61508標準，滿足SIL2/3功能安全要求。



• 過載保護——高精度陶瓷傳感器 (99.9% Al2O3)。*適用于真空、腐蝕性和研磨性介質。
• HistoROM®/M-DAT 記憶存儲單元，可回溯儀表設定與測量值
• 通過TÜV SÜD認證的IEC 61508標準，適用于SIL2/SIL3功能安全等級過程壓力監測（*小…*大…范圍）
• 從測量薄膜到電子器件的全面功能監控
• 快速設置菜單可快速設置基本調試參數，菜單引導式操作，提供高級故障診斷功能
• 氣密引線提供標準的第二道防線
• 可選安裝閥組：并做打壓測試

• 測量原理	絕壓和表壓
  特點	數字式變送器，帶陶瓷傳感器 模塊化變送器 長期穩定性高 通過自診斷功能提升安全性 第二層過程安全柵
  供電電壓	4...20mA HART 10.5...45V DC（非防爆）： Ex ia：10.5...30V DC PROFIBUS PA： 9...32 V DC（非防爆） FOUNDATION Fieldbus： 9...32 V DC（非防爆）
  參考測量精度	標準型：0.05%； 鉑金型：0.025%
  長期穩定性	0.05% URL /年
  過程溫度	-20...150 °C (-4...257 °F)
  環境溫度	-40...85 °C (-40...185 °F)
  傳感器	100 mbar...40 bar (1.5...600 psi) 表壓/絕壓
  *小可標定量程	25 mbar (3.63 psi)，絕壓/表壓
  抗真空壓力	0 mbar abs.
  *大量程比	100:1
  *大過壓限定值	60 bar (900 psi)
  過程連接	螺紋： G1/2...G2、R1/2、MNPT1/2...MNPT2 法蘭： DN25...DN80、 ASME 1"...4"、 JIS 10K
  衛生型過程連接	Tri-Clamp卡箍 DIN11851 Varivent N SMS DRD
  過程膜片的材質	陶瓷
  墊圈材質	Viton、EPDM、Chemraz、Kalrez、NBR
  填充液	無，干式傳感器
  外殼材質	鑄鋁、 AISI 316L
  通信	4...20mA HART PROFIBUS PA FOUNDATION Fieldbus
  證書和認證	ATEX、FM、CSA、CSA C/US、IEC Ex、TIIS、INMETRO、NEPSI、EAC
  安全認證	溢出保護WHG SIL
  設計認證	EN10204-3.1
  衛生型認證	3A、EHEDG
  船級認證	GL/ ABS
  飲用水認證	NSF
  特點	診斷功能
