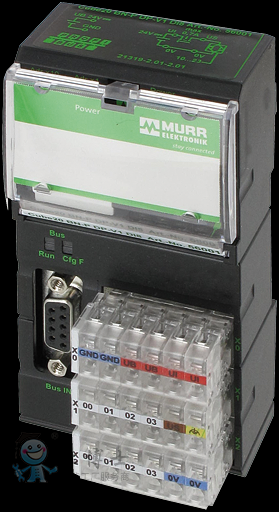

Cube20是一個擁有模塊化功能的模塊、具備直接連接至Cube67模塊功能的集中式IP20 I / O站。這個緊湊的模塊的安裝信號密度高，一個模塊上多達32個通道。這大大減少了柜內的接線工作。90厘米的寬度里集聚了多達488個I/O點為節省柜內空間提供了可能。



柜內的現場總線模塊橋接到現場

IP67 和IP20的過渡模塊

免維護的彈簧壓接端子和可插拔的端子板

可視化LEDs發出信號狀態簡化故障的查找

一個IP地址可擴展的15個模塊

Cube67模塊從柜內擴展長度*長達10m





*少的技術工作

基于Cube20和Cube67的安裝理念可以通過一個單一的總線節點輕松地集成到更高級的現場總線系統。機器模塊可以在多個平臺下保持不變，也可通過交換協議所需的特定總線節點迎合不同的協議。



一個概念的選項

機器和系統通常只是在選擇上不同。通過機器選擇管理(MOM),硬件和軟件在標準化的*大配置下合為一體。為了簡化安裝,MOM可以識別安裝選擇方式和激活所需的模塊。
