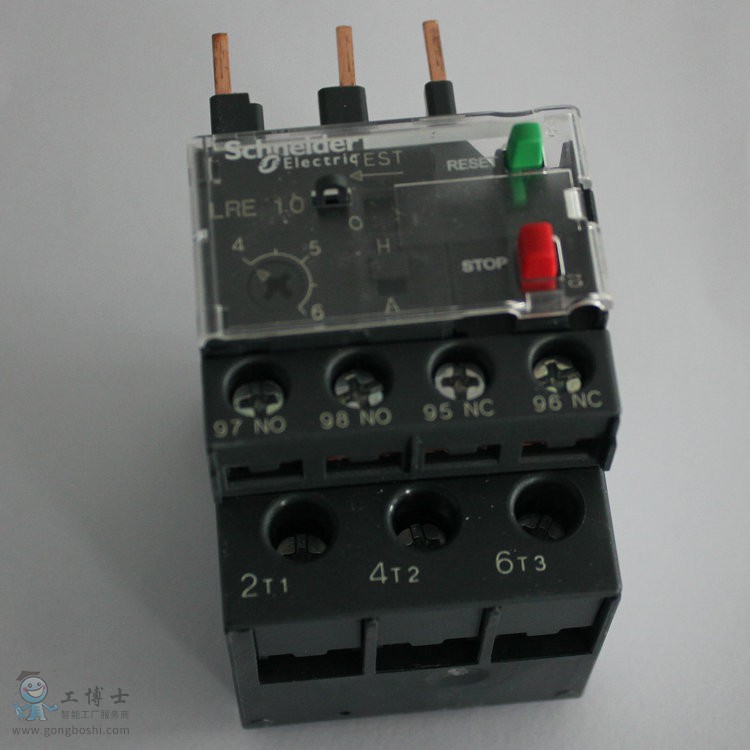

施耐德 TeSys  E/D熱過載繼電器 熱過載繼電器


應用范圍：

E型3 極熱過載繼電器設計用于保護交流電路和電動機，避免電動機過載、缺相、起動時間過長和堵轉時間過長。


產品特點及技術參數：
規格齊全，整定范圍寬。
能夠承受的沖擊耐受電壓6kV
用于標準電動機熱過載保護、缺相保護。
可用于線路保護。
覆蓋0.1～104A保護范圍。
具有過載與缺相保護功能。
LRE01...16具有-20～+60℃；LRE21...35、LRE322N...365N具有-30～+60℃環境溫度補償功能。
具有手動/自動復位選擇開關。繼電器LRE01 至35 的選擇器，在手動位置提供保護蓋。將其設定到自動位置時務必謹慎。
具有多種接線方式，適合不同端子的接觸器產品。
附件齊全，具有二次回路快速接插件。
脫扣等級：10A

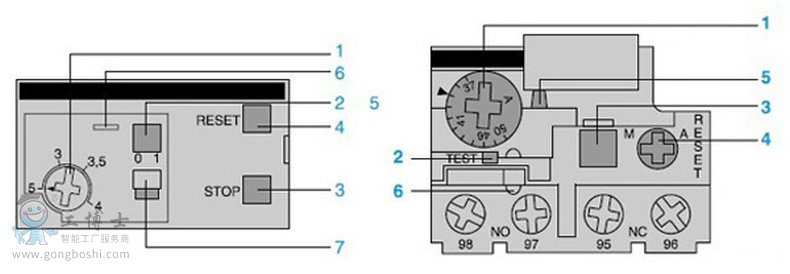

1 Ir



設定表盤
2 測試按鈕
測試按鈕可以用來：
-檢查控制電路接線；
-模擬繼電器脫扣(使 N/O 和 N/C 觸點動作)。
3 停止按鈕。使 N/C 觸點動作，不影響 N/O 觸點。
4 復位按鈕
5 脫扣指示器
6 前蓋鉛封掛勾，用于鎖定設定值。
7 手動或自動復位選擇開關。繼電器 LRE01 至 35 的選擇器，在手動位置提供保護蓋。將其設定到自動位置時務必謹慎。
