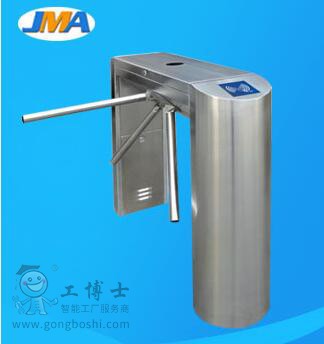

JMA側弧斜面三輥閘型號JMA-812

整個產品外形采用不銹鋼板沖壓成型，造型美觀大方，防銹、耐用，且系統對外采用標準電氣接口，

可方便的將條碼卡、ID卡、IC卡等讀寫設備集成在本設備上，從而為出入人員提供有序文明的通行方式，

并可杜絕非法人員進出，同時為了滿足消防通道的要求，在緊急情況下停電落桿，組織人員疏散。

1 產品介紹

◇結構：整個產品外形板材采用304不銹鋼板材沖壓成型，防銹、堅固耐用，該設備使用簡單、無維護

◇外形尺寸：長1200×寬280×高1000（mm）

◇ 重量：45Kg

◇ 閘桿長：500(mm)

◇ 閘桿轉向：單向、雙向（可選）

◇ 工作環境：室內、室外(*好架雨篷)

2 功能特點

1) 采用了獨特的不完全齒輪傳動系統，使閘機在零位鎖定、解鎖更加準確、可靠。

2) 整個系統運行平穩、噪音小、無機械沖擊。

3) 具有來電自檢功能，自動恢復在加鎖狀態。

4) 具有多種工作模式可供選擇，即可雙向讀卡，也可一邊讀卡、另一方向禁行，一邊讀卡、另一方向自

由通行，且閘機工作模式可通過主板菜單進行設定。

5) 具有斷電落桿，通電手動上桿功能。

6) 具有485遠距離控制落桿、上桿功能，以滿足用戶的特殊需求及消防安全要求。

7) 具有統一、標準的對外電氣接口，可與各種讀寫設備相掛接，便于系統集成，并可通過管理計算機實

現遠程控制與管理。

8) 可自動對通行方向的通行人數進行統計，并以直觀的LED（選裝）方式呈現給管理者，使管理者對某方

向的通行人數了如指掌。

9) 具有明確的通行方向指示功能，以直觀的LED通行者指示可以通行還是禁止通行。

10) 具有讀卡帶記憶和不帶記憶功能，且用戶可根據自己的需要通過主板鍵盤進行設定。

11) 通過軟件設定，可限制場所內部的人員總數，以滿足一些特殊場合的特殊需求。

12) 具有自動復位功能。當讀卡后，通行者在規定的時間內未通行時，系統將自動取消通行者的本次通行

權限，且限制的通行時間可由管理人員自行設定。

3  主要技術參數

1）電源電壓：AC220V±10V ，50Hz

2）工作環境溫度：－15℃ ～ 60℃

3）相對濕度：小于95%，不凝露

4）*大通道寬600mm

5）通行速度：20人/分鐘（IC卡）

6）輸入接口： +12V電平信號或脈寬＞100ms的DC12V 脈沖信號,驅動電流＞10mA

7）通信接口： RS485電器標準,通信距離：≤1200米

4 適用范圍：

適用于單向或雙向控制人流的進出口通道。

◇車站、碼頭、旅游景點進出口通道

◇會展、游泳館等驗票通道

◇小區、工廠、企事業單位進出口考勤、門禁、消費管理

◇特殊通道控制
