azbil阿自倍爾 低噪音筒型調節閥 ACN 型
概述：
ACN 型低噪音套筒調節閥主要用于壓縮性流體（比如蒸汽，空氣和天然氣等氣體）場合，可以顯著減少噪音。為適應氣體“節流”和“擴散與膨脹”，套筒上設有大量的小孔來達到理想的壓降。流體通道呈 S流線型，還設有一個改善套筒周圍流體平穩流動的導流翼，壓降損失小，可以允許有大的 Cv 值。閥芯利用壓力平衡結構，通過小的執行機構的推力來控制高壓差工藝條件。調節閥配用多彈簧式薄膜執行機構，結構小，輸出力大。ACN 型調節閥結構緊湊、低噪音、動態穩定性好，特別適合于對高溫、高壓或高壓差工藝管線的控制。
標準技術參數：
閥 體
型 式
直通型鑄造球閥
公稱尺寸：1½, 2, 2½, 3, 4, 5, 6, 8 英寸
額定壓力：
JIS 10K,16K,20K,30K,40K
ANSI Class 125,150,300,600
JPI Class 125,150,300,600
連接方式：
法蘭連接：FF,RF,RJ,LG
槽溝面（凹形）
嵌入式（凹形）
焊接型：SW(1½, 2 英寸 )，BW（2½~8 英寸）
材 料：
閥體、閥芯材料配套和工作溫度范圍。
上 閥 蓋：

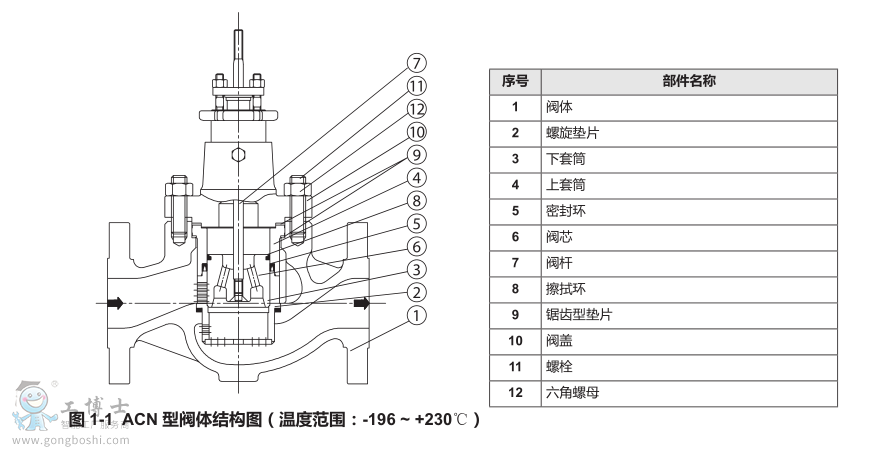

普通型（-17~+230℃）

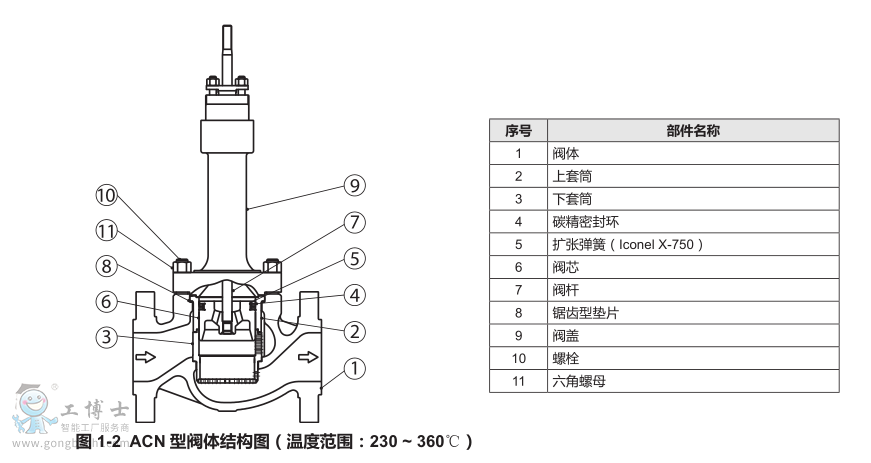

伸長 I 型（230~360℃和 -45~-17℃）
伸長 II 型
整體鑄造型（-100~-45℃）,
焊接型（-196~-100℃）
注：工作溫度不要超過各種材料其特定的范圍。
壓蓋形式：
螺栓壓緊式
填料 / 潤滑油：
不用潤滑油的填料：
V 型 PTFE 或者 PTFE 編織填料
使用潤滑油的填料：
