azbil阿自倍爾 壓力平衡型套筒調節閥 HCB 型
概述：
HCB 型壓力平衡式套筒調節閥是為重負荷工況而設計的。閥體結構緊湊，流體通道呈 S 流線型，在結構上還設有改善套筒周?chē)黧w平穩流動的導流翼，優點是壓降損失小，流通量大，可調范圍廣，流量特性精度高。閥芯利用壓力平衡結構，通過小的執行機構的推力來控制高壓差工藝條件。調節閥配用多彈簧式薄膜執行機構，結構小、輸出力大。HCB 閥廣泛應用于要求動態穩定性好，噪音低，空化 /閃蒸等，高低溫、高壓或高壓差管線的流體控制條件下使用。
標準技術參數：
閥 體
型 式
直通型，鑄造球閥
公稱尺寸
1½, 2, 2½, 3, 4, 6, 8 英寸
額定壓力
• JIS 10K, 16K, 20K, 30K, 40K
• ANSI Class 125, 150, 300, 600
• JPI Class 125, 150, 300, 600
連接方式
法蘭連接：FF， RF， RJ， LG
槽溝面 （凹形）
嵌入式 （凹形）
焊接型： SW （11/2, 2 英寸）， BW （21/2 到 8 英寸）
材 料

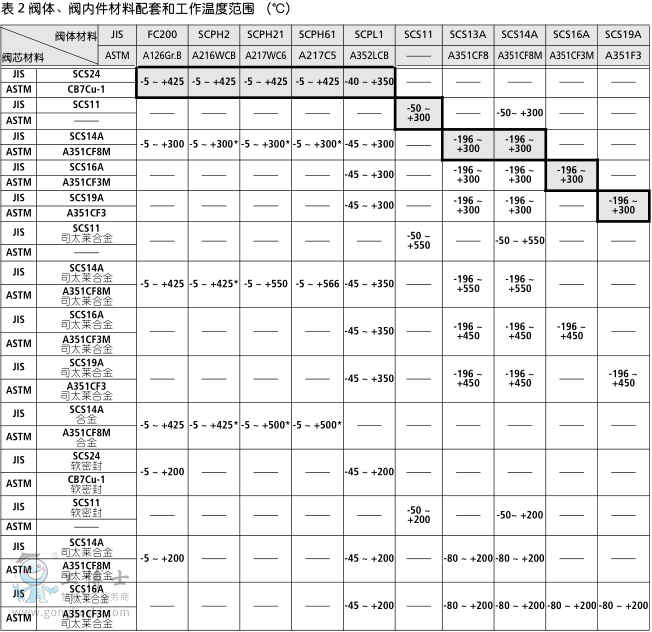

閥體、閥芯材料配套和工作溫度范圍，參考表 2。
上 閥 蓋
• 普通型 （-17~230 ℃）
• 伸長 I 型 (-45~-17 ℃和 230~566 ℃ )
• 伸長 II 型
整體鑄造型 （-100~-45 ℃）
焊接型 （-196 ~-100 ℃）
• 波紋管型 （工作溫度和壓力范圍，參照?qǐng)D 3)
注 工作溫度不要超過各種材料其特定的范圍。
壓蓋形式
螺栓壓緊式
填料 L 潤滑油
• 不用潤滑油的填料：
V 型 PTFE 或者 PTFE 編織填料
• 使用潤滑油的填料：
石墨填料 .
墊 片
型 式
鋸齒型和螺旋型配套 （整體式套筒）
鋸齒型 （分離式套筒）
材 質
