azbil阿自倍爾 壓力平衡型高壓式套筒調節閥 HPC型
概述：
HPC 型壓力平衡高壓套筒調節閥是為高溫、高壓工況而設計的。閥體結構緊湊，流體通道呈 S 流線型，在結構上還設有改善套筒周圍流體平穩流動的導流翼，壓降損失小，允許流通能力大，可調范圍廣。閥芯在結構上采取用較小的操作輸出，得到對高壓差進行控制的力平衡方式。調節閥配用多彈簧式薄膜執行機構，結構小、輸出力大。HPC 型調節閥廣泛應用于要求動態穩定性好，噪音低，空化 / 閃蒸等，高溫，高壓或者高壓差流體控制條件下使用。
標準技術參數：
閥 體
型 式
直通型，鑄造球閥
公稱尺寸
11/2,2,3,4,6,8 英寸
額定壓力
• JIS 63K
• ANSI Class 900， 1500， 2500
• JPI Class 900， 1500， 2500
連接方式
法蘭連接：RF， RJ
焊接型： SW(11/2, 2， 3 英寸 )， BW （3 英寸到 8 英寸）
材 料

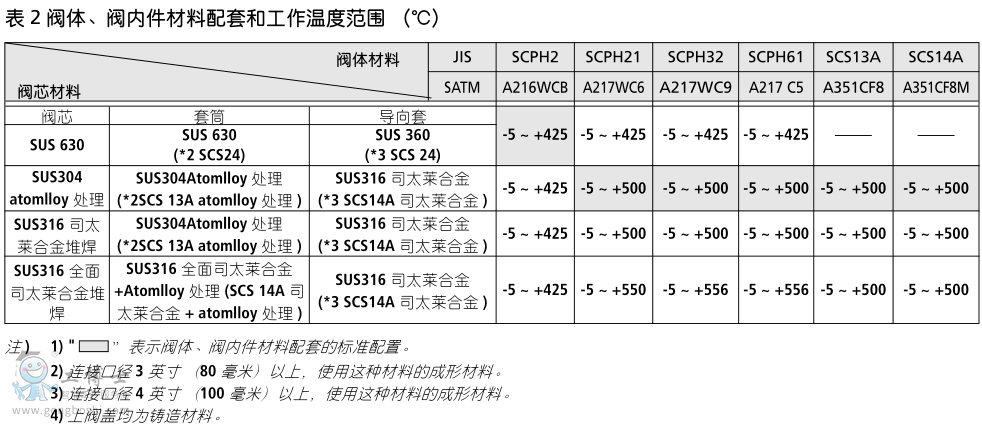

閥體、閥芯材料配套和工作溫度范圍。
上 閥 蓋
• 普通型上閥蓋 （-5~230 ℃）
• 伸長型上閥蓋 (230~566 ℃ )
注 工作溫度不要超過各種材料其特定的范圍。
壓蓋形式
螺栓壓緊式
填料 |潤滑油
• 使用潤滑油的填料：
石棉編織填料，石墨填料或其他填料
墊 片
型 式
鋸齒型和平型的配套
材 質
不銹鋼 （SUS316），或其他。
