1. 產品概要

CTS-ICOMserial是將8bit數據以非接觸式傳遞時使用的IR通信設備，利用2.4GH

z的無線通信技術提供多樣及方便的功能。為交換信號該設備主要使用與AGV或者OH

T（Master或者Active設備）等或者設備（Slave或者Passive設備）之間的SEMI-E8

4,E23protocol或者將*大8bit的I/O數據以無線的形式傳遞的設備。

為使用過程中發生的數據異常分析，提供多樣化功能并可以快捷樹立對策的產品。

2. 產品特征

? IR(紅外線，光) 通信 :用于傳輸Master與slave之間I/O數據

? 2.4GHz無線通信 :接收/傳遞數據及可下載F/W

? 無線通信*大運行距離為5m以內(無障礙物及noise干擾時）

? *無線通信 ID(address) :6位(16進制代碼)

? 將8bit I/O信號以非接觸方式交換

? 通過大容量SRAM儲存多樣化的信息 :通信數據及錯誤內容,*時間,信號強度

等約130個(電源Off時自動刪除)

? 通過利用serial port附加多樣化技能 :設定變更,接收通信數據, 下載F/W等

3. 無線通信特性

? 使用不需要許可的2.4GHz ISM(IndustrialScientific and Medical)Band的RF

通信

? 器具名稱: 無線數據通信用無線設備

?每個channel可以進行1Mbps的高速數據通信

? GFSK調制方式, 1MHz帶寬

?6byte的固有號碼及2byte的可選擇頻段：良好的可調性

?占有channel時間為200um以下（通信周期：約25ms），與其他設備干擾*小化

?可能與2.4GHz藍牙，Zig-Bee，無線網,其他無線通信設備發生干擾

? RF*大輸出power： 0dBm



4. IR通信特性

? 波長 : 870nm (紅外線, 光)

? 周邊亮度 :4000lx以下（避免避開白熾燈，日光燈等的直射光線）

? 送/收信方法 : Half Duplex

? 調制方式 : PulseModulation

? 運行距離及角度 : 0°下0.5m,±15°下0.25m

? 調整通信距離 : Serial/RF通信命令

? 調整收信強度 : Serial/RF 通信命令(消除周圍光Noise時使用）

? 輸入信號及GO輸出過濾 : Serial 通信命令(1 ~10ms)





? 設備用 (EQ用)

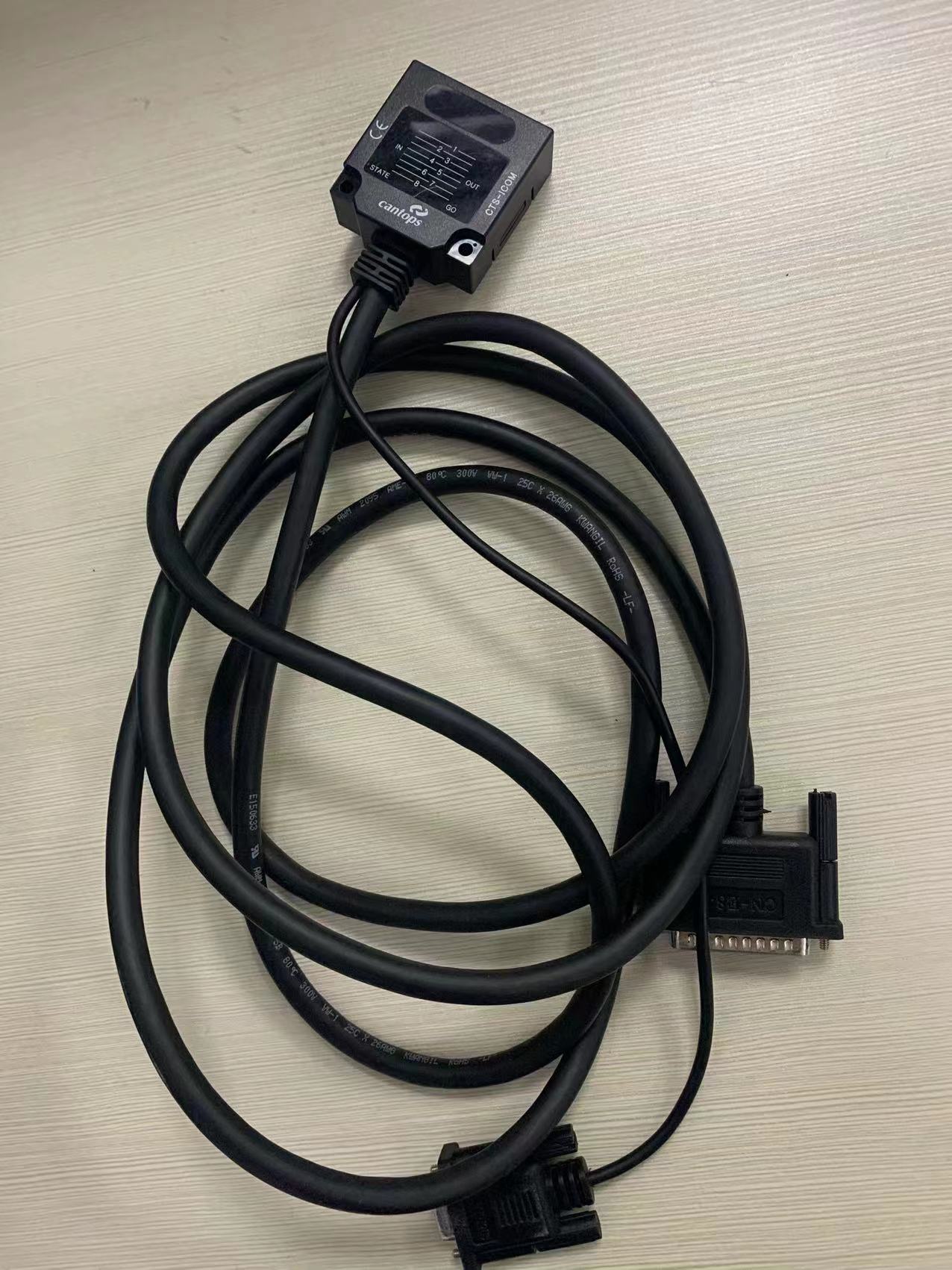

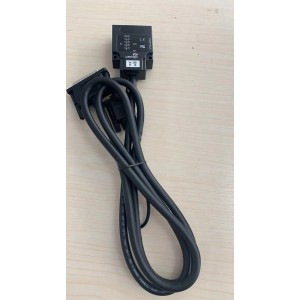

1) CTS-ICOM-AA11-05-T-150-030:

25Pin DSUB, Top View, IO Cable 長度1.5M , SerialCable : 0.3M

2) CTS-ICOM-AA11-15-F-150-030:

25Pin DSUB, Front View, IO Cable長度 1.5M , SerialCable : 0.3M

? OHT用 (VHL用)

1) CTS-ICOM-AB31-05-T-088-050 :SerialConnector(Molex 3Pin, 51103-0310),

IOConnector(Hirose 26Pin), TopView, SerialCable 88cm, IOCable 50cm

2) CTS-ICOM-AB21-05-F-080-070 :SerialConnector(Molex 4Pin, 51103-0410),

IOConnector(Hirose 26Pin), FrontView, SerialCable 80cm, IOCable 70cm
