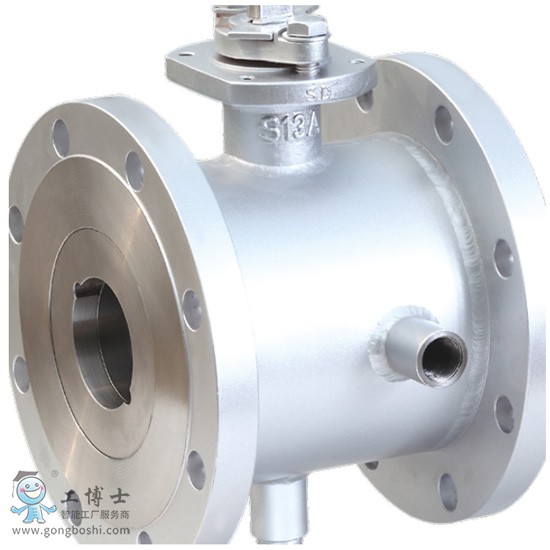

KTM 夾套球閥，采用從法蘭到法蘭的全夾套設計，有效地維持介質的溫度，采用成熟的OM-II內部設計，良好的保證安全性、密封完整性及可靠性。
全夾套設計可以有效地維持介質的溫度，夾套可承受高達1.0 MPa壓力的蒸汽或冷媒，緊湊及輕巧的設計閥體端蓋與閥座支撐圈分離使得它維護方便。

---

---

技術數據

---

型號/尺寸	全通徑 JB11/JB12，DN 15 - DN 200 (NPS ½-8)縮徑 JB21/JB22 DN 80 - DN 250 (NPS 3-10)
壓力等級	JIS 10K, 20K ASME Class 150, 300 (JPI 可選)
端部連接	JIS B2220, ASME B16.5 RF
結構長度	KTM 標準
溫度范圍	軟閥座 -29°C 至 270°C (取決于閥座選擇，可達 500°C)

---

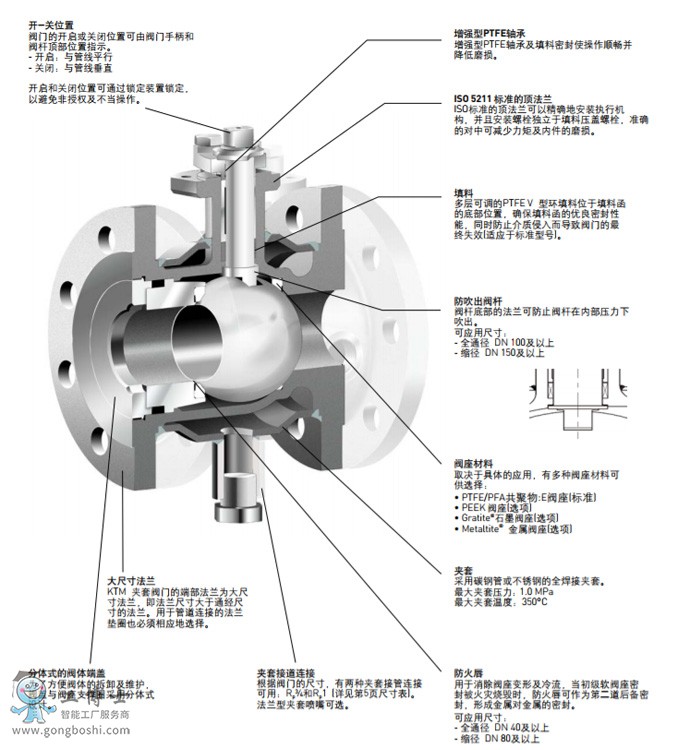

產品解析圖

---

---
