吳忠儀表HCB籠式雙座調節閥可裝配FISHER DVC6200閥門定位器

點擊圖片查看原圖
品牌: 吳忠儀表
單價: 面議
所在地: 上海
有效期至: 長期有效
最后更新: 2020-10-28 10:56
瀏覽次數: 477
詢價
店鋪基本資料信息
  • 吳忠儀表
  •
  • 聯系人 趙文元(先生) 銷售經理
  • 會員 [當前離線] [加為商友] [發送信件]
  • 郵件david.zhao@gongboshi.com
  • 電話13122118801
  • 手機13122118801
  • 地址上海市寶山區富聯一路98弄6號

產品詳細說明
 HCB籠式雙座調節閥技能參數和性能介紹

HCB籠式雙座調節閥是一種壓力平衡式的調節閥,閥動態穩定性好,噪音低,空化腐蝕小,適宜控制各種溫度高壓差流體;
閥體通道呈S流線形,還設有一個改善套筒周圍流體平穩流動的導流翼,壓降損失小,流量大,可調范圍廣,流量特性精度高;
調節閥配用多彈簀式薄膜執行機構,結構緊湊,輸出力大。

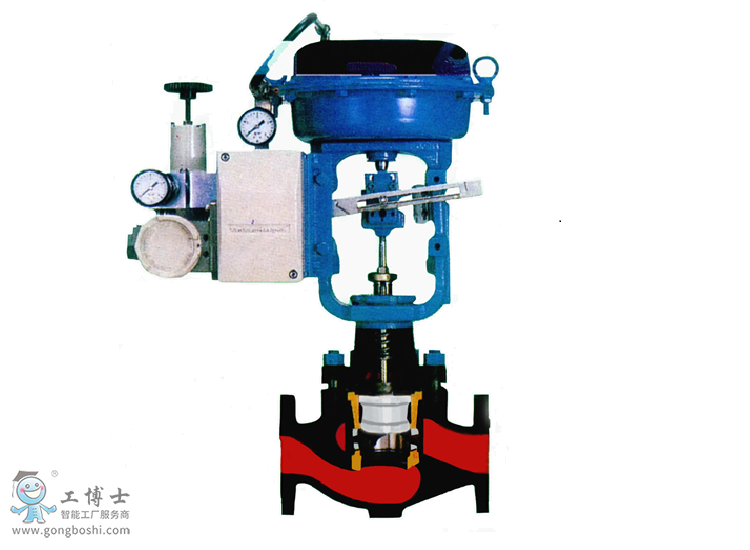

吳忠儀表HCB籠式雙座調節閥

1.閥體型式
雙座鑄造球型角閥
公稱通徑40~200 mm
公稱壓力ANSI 125、150、300、600JIS10、 16、20、30、40K PN1.6、 4.0、6.4MPa
連接型式
法蘭式: FF,RF,RJ,LG標準按ANSI B16.5JIS B2201,JB/T79.1,JB/T79.2 ,凹凸面
焊接式:嵌接焊SW (40~50mm)
對接焊BW ( 65~200mm)
材料
ZG25 ZG1Cr1 8Ni9 ZG0Cr17Ni12Mo21.25Cr0.5Mo 5.0Cr0.5Mo SCPH21SCPH61 Ti
上閥蓋
常溫型(P):-5~+ 230°C
伸長I型(E1):+230~+556 °C
伸長II型(E2):整體式(E2I): -100~-45 °C
焊接式(E2W):-196~-100 °C
伸長II型(E2):整體式(E2I): -100~-45 °C
焊接式(E2W):-196~-100 °C
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯, 含浸聚四氟乙烯石棉,石棉編織填料。

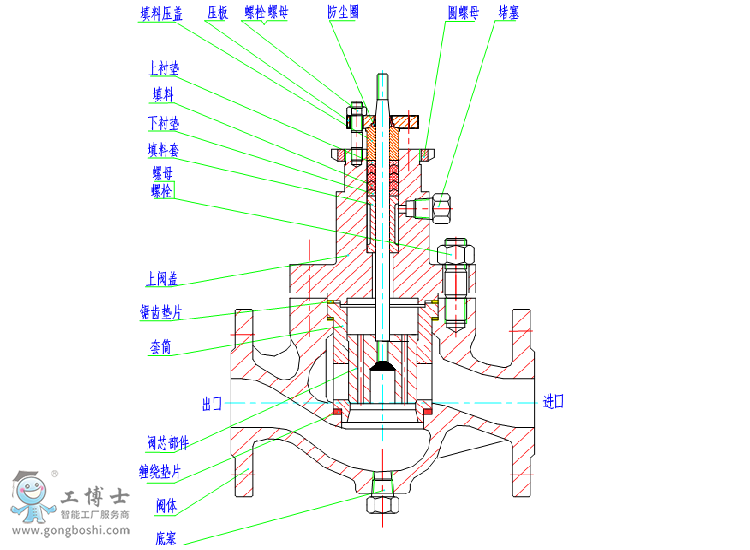

閥體組件結構圖

吳忠儀表HCB雙座調節閥閥體組件圖


2、閥內組件
閥芯型式:壓力平衡式閥芯
流量特性:等百分比(%)線性(L)
材料:17-4PH,0Cr17Ni12Mo2堆焊司太萊合金


3、執行機構
型式:HA多彈簀式薄膜執行機構,電動執行機構
膜片材料:乙丙 橡膠夾尼龍
彈簀范圍:0.04r0.2,0.08~0.24MPa
供氣壓力:0.28,0.3,0.40MPa
氣源接頭:RC %4
環境溫度:-30r+70°C .
4、閥作用型式:氣-開式或氣-關式
5、附件:定位器、手輪機構、氣動閥位傳送器
6、性能
泄露量金屬閥座:符合ANSI B16.104 II級小于額定Cv的0.5% , 軟閥座:符合ANSI B16.,104 VI級小于額定Cv的10 -7
回差:1%(帶定位器) 3% (不帶定位器)
線形:土1%(帶定位器)土5%(不帶定位器)
7、可調范圍:50: 1
