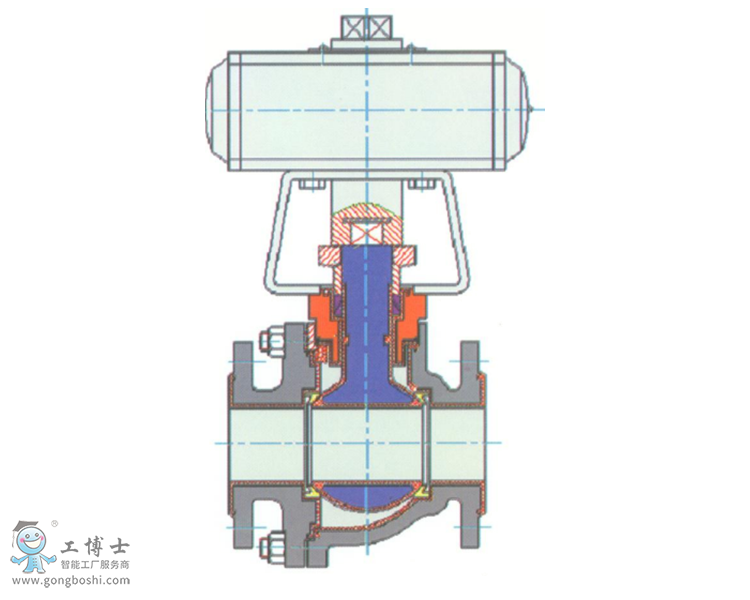

G4100氣動襯塑球閥是-種旋轉類的防腐切斷閥，與流體接觸的閥體內壁和金屬閥內組件均陳一層聚全氟乙烯材料，具有極強的防腐蝕性，用于控制強腐蝕性流體，與執行機構的連接尺寸符合ISO5211標準，可方便的與各種執行機構組配，結構簡單、性能優越、維修方便，安全可靠。

---

---

---

1.采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質;
2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護;
3.啟閉件球體與閥桿鑄(鍛)為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了使用中的安全性;
4.結構緊湊合理，閥體內腔空間*小，減小了介質滯留，另外， 特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。

制造規格：

---

公稱通徑：DN15~DN150
閥芯形狀：全通徑球芯
流量特性：快開特性
閥內件材質：WCB、CF8、CF8M等+F46
公稱壓力：ANSI150、PN1.6
連接方式：法蘭式（RF、凸凹式）
閥體材質： CF8、CF8M等+F46
上閥蓋形式：標準型：-29℃～+150℃
填料：PTFE、塑料合金
墊圈：纏繞式墊圈：柔性石墨/316
表面涂層：中國藍。但是閥體材質為不銹鋼時，精鑄件酸洗后不涂漆，砂鑄件涂銀灰色漆。

---
