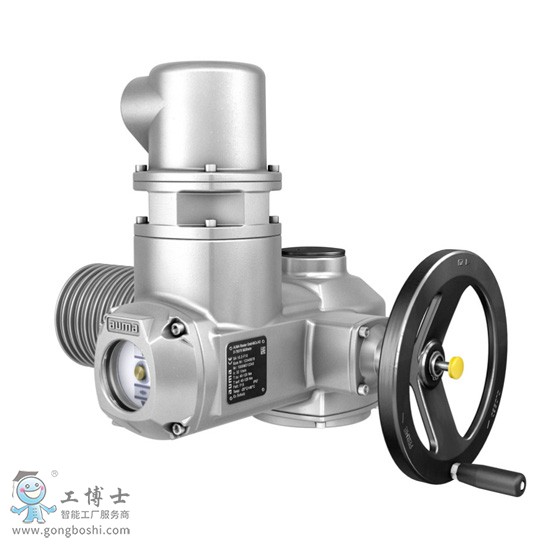

防爆型多回轉執行器SAEX和SAREX參數與規格詳解
AUMA多回轉執行器需配置電子控制單元,AUMA SAEx 07.2 - SAEx 16.2 可配置AMExC 或ACExC控制單元。AMExC 或ACExC 控制單元也可后期安裝到執行器上。防爆產品要求在有潛在爆炸危險的環境中使用.防爆設備設計的原則是它本身不會成為引火源.其構建方式能避免產生火花或表面過熱。
帶有高智能型計數器(僅適用于ACExC執行器控制單元)具有可選非侵入式設置以及MWG磁限位和力矩傳送器通過執行器控制單元反饋位置信號
電機保護
標準:PTC熱敏電阻(依據DIN 44082標準)除PTC熱敏電阻外，控制單元內還需一一個跳機裝置。
可選:熱敏開關(NC)根據EN 60079-14標準，對于防爆型執行器，除了安裝熱敏開關之外，還必須安裝一個熱電過電流保護裝置(如電機保護開關)。
自鎖
自鎖:輸出轉速高達90rpm (50Hz) 或108rpm (60Hz)
無自鎖:輸出轉速125rpm (50Hz) 或150rpm (60Hz)
如果作用于輸出驅動上的力矩不能使閥門位置發生改變，就說明該多回轉執行器具有自鎖功能
電機加熱器(可選)
電壓:110-120VAC,220一240VAC或380一480VAC
功率: 12.5- 25 W
手動操作用于設定和緊急操作，電動操作時手輪不轉動。
可選:手輪可鎖定 手輪加長裝置 用于緊急操作的帶30 mm或50 mm方孔的電動工具 手動操作指示(可選) 通過單聯開關(1個轉換觸點)指示手動操作是否啟動
電氣連接
標準:帶螺紋型端子(KP)的AUMA防爆型插拔式連接器
可選:帶端子板(KES) 的AUMA防 爆型插拔式連接器
接線口螺紋
標準:公制螺紋
可選:PG-螺紋，NPT-螺紋，G- 螺紋
端子圖
TPA0OR2AA-101-000 (基本型， 配置PTC熱敏電阻)
TPA00R1AA-101-000 (基本型， 配置熱敏開關)
閥門驅動連接
標準:B1依據EN ISO 5210標準
可選:A, B2, B3, B4依據EN ISO 5210標準
A, B，D, E依據DIN 3210標準
C依據DIN3338標準
特殊類型閥門驅動連接: AF, B3D, ED, DD, IB1, IB3
確保閥桿持久潤滑
