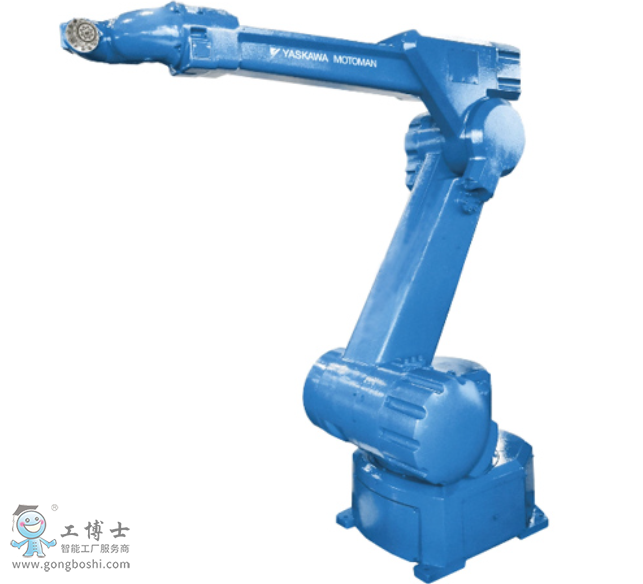

安川噴涂機器人EPX2750-（Lemma型）
Lemma型合適前面. 平面?zhèn)魉蛶礁櫟膰娡糠绞?
6軸垂直多關節
負載: 10Kg .
動態范圍: 2729mm
控制柜: NX100
途:搬運、噴涂
正面無奇異點的腕部構造，使得同步跟蹤噴涂的市教作業變得更加輕松;
通過配置小型控制柜，節省了空間。
| 機器人型號 |
EPX2750（Lemma型） |
| 適用控制柜 |
NX100 |
| 設置 |
F |
| 自由度 |
6 |
| 可搬質量 |
10kg |
| 垂直伸長度 |
3758mm |
| 水平伸長度 |
2729mm |
| 重復定位精度*2 |
±0.5mm |
| 動作范圍 |
S軸（旋轉） |
-150° ~ +150° |
| L軸（下臂） |
-40° ~ +90° |
| U軸（上臂） |
-10° ~ +168° |
| R軸（手腕旋轉） |
-260° ~ +260° *5 |
| B軸（手腕擺動） |
-270° ~ +270° |
| T軸（手腕回轉） |
-260° ~ +260° |
| *大速度 |
S軸（旋轉） |
124°/s |
| L軸（下臂） |
127°/s |
| U軸（上臂） |
112°/s |
| R軸（手腕旋轉） |
360°/s |
| B軸（手腕擺動） |
360°/s |
| T軸（手腕回轉） |
360°/s |
| 容許力矩 |
R軸（手腕旋轉） |
30.4N.m |
| B軸（手腕擺動） |
19.6N.m |
| T軸（手腕回轉） |
9.8N.m |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
0.97kg.m2 |
| B軸（手腕擺動） |
0.40kg.m2 |
| T軸（手腕回轉） |
0.10kg.m2 |
| 本體質量 |
560kg |
| 電源容量*3 |
5.0kVA |
*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：但是，在+5°~+10°的動作范圍內，R軸的動作范圍會有-260°~-65°，+60°~+260°的限制。
*5：但是，在-145°~-20°，+215°~+260°的動作范圍內，B軸的動作范圍會有-195°~+15°的限制。
*6：-40°~+180°（S軸:-90°~+90°）
-40°~+120°（S軸:+90°~+120°）
-40°~+120°（S軸:-90°~-90°）
