BL(必愛路)快換器 QUICK-CHANGE USP-100A

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

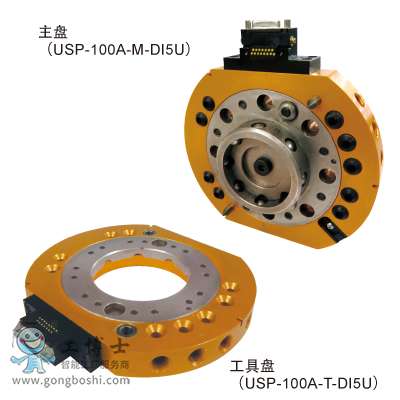

BL(必愛路)快換器 QUICK-CHANGE USP-100A

主盤添附品

內六角碟形螺栓（M8×30）×8

定位用階段平行銷×2

密封板、O型圈、碟形螺絲出貨時，已安裝在本體上。

產品資料（PDF）

USP-100的特點

實現薄形設計

新設計了獨特的裝卸裝置部分以實現薄形化，厚度低至50mm（鎖緊時）。

開口部位狹窄的沖壓機也可使用。

主體內置在位確認傳感器

主體采用內置近接開關作為在位確認傳感器。

機械式故障保護裝置

采用本公司獨特裝卸裝置構成的機械故障保護裝置，即使停止供給安裝氣壓，主盤與工具盤也不會脫離。
主要規格

本體
可搬運重量（額定負荷）		980N（100kg）
位置再現精度		±0.025mm
動態允許力矩	彎矩方向(Tx,Ty)	980Nm（100kgfm）
動態允許力矩	扭轉方向(Tz)	980Nm（100kgfm）
鎖緊力（氣壓0.49MPa時） ※1		12,740N（1,300kgf）
材質	機架	鋁合金
材質	分合機構部	不銹鋼
外形尺寸（鎖緊時）		φ189×H50mm
產品重量（本體部）	主盤	3.0kg
產品重量（本體部）	工具盤	1.7kg
分合機構		鋼球定位方式
分合動作氣壓		0.390.68MPa（47kgf/cm2）
在位確認傳感器		內置1個近接開關（直流2線式）帶1m傳感器線（導線伸出）
允許溫度濕度范圍		050℃、3590%（無結露）
通用	氣壓孔	Rc1/4×9個（可使用負壓）
