BL(必愛路)快換器 QUICK-CHANGE QC-150C
點擊圖片查看原圖
品牌： BL
有效載荷： 150kg(1,470N)
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2020-03-21 10:49
瀏覽次數： 1019
詢價
店鋪基本資料信息

 產品詳細說明

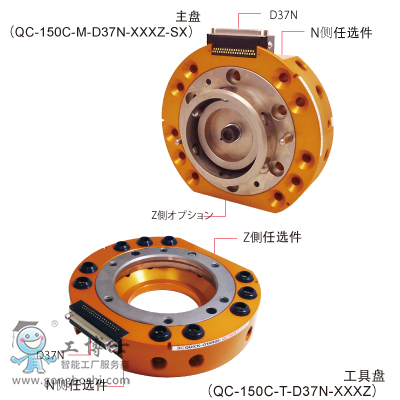

 BL(必愛路)快換器 QUICK-CHANGE QC-150C
QC-150C
主盤添附品
內六角碟形螺栓（M10×60）×6
定位用階段平行銷×1
密封板、O型圈、碟形螺絲出貨時，已安裝在本體上。
QC-150C的特點
無接觸的吸合方式
裝配作業時，不會使主盤與工具盤接觸，通過這種吸合方式漠視偏心。



機械式故障保險機構
本公司拆裝機構中采用了機械式故障保險機構，使裝配氣壓停止供給的情況下，主盤與工具盤也不會分離。

主要規格

本體
可搬運重量（額定負荷） 1,470N（150kg）
位置再現精度 ±0.015 mm
動態允許
力矩		 彎矩方向(Tx,Ty) 1,960Nm（200kgfm）
扭轉方向(Tz) 1,960Nm（200kgfm）
鎖緊力（氣壓0.49MPa時） ※1 14,317N（1,460kgf）
材質 機架 鋁合金
分合機構部 不銹鋼
外形尺寸（鎖緊時） φ200×H90mm
產品重量
（本體部）		 主盤 5,810g
工具盤 2,860g
分合機構 鋼球定位方式
分合動作氣壓 0.390.68MPa（47kgf/cm2）
允許溫度濕度范圍 050℃、3590%（無結露）
通用 氣壓孔 Rc3/8×10個

オプション
ユーティリティ D37 電氣信號 3A×37個（D輔助連接端子） ※2
J16Z 電氣信號 5A×16個（JM連接端子） ※3 ※4
M10Z 電氣信號 13A×10個（MS連接端子） ※3 ※5
M19Z 電氣信號 13A×19個（MS連接端子） ※3 ※6
B15N
B15P		 電氣信號
Max.50mA DC24V
非接觸方式		 50mA×15個
WEB系列連接器 ※3
輸入?yún)^(qū)　1個
IP67
B15D 電氣信號
Max.5mA DC12V
非接觸方式		 5mA×15個
WEB系列連接器 ※3
IP67
E50Z 地線接點 500A（使用率50％）×1個
P18Z 氣壓孔 Rc1/8×4個
P14Z 氣壓孔 Rc1/4×2個
P38Z 氣壓孔 Rc3/8×4個
P3WZ 氣壓孔 Rc3/8×2個
裝卸確認傳感器 ※7 內置兩個近接開關、采用裝配板
