產品詳細說明

本公司專業銷售德國倍加福（P+F）傳感器、編碼器、IO模塊、安全柵、視覺、邏輯控制等產品，價格美麗，庫存充足，歡迎來電咨詢~

增量型編碼器旋轉一圈提供一個固定數量的脈沖，速度是通過單位時間內測量的脈沖數計算。為了測量角度和位置，通常是從一個起始的參考點開始計數。

增量型編碼器精度取決于機械和電氣的因素，這些因素有：光柵分度誤差、光盤偏心、軸承偏心、電子讀數裝置引入的誤差以及光學部分的不**性，誤差存在于任何編碼器中。

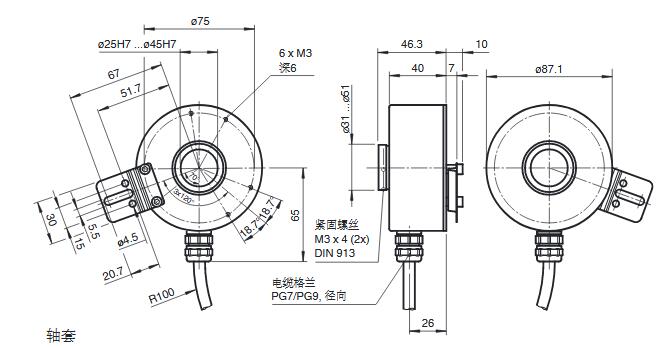

THI90是一款專門為電機驅動和起重設備開發的軸套型編碼器。其吸取了*新編碼器技術的優點，使產品具有很高的性價比。該款軸套型編碼器可支持Ø25 mm 和Ø45mm空心軸套。緊湊型外形設計意味著THI90可用于那些安裝空間較小的應用場合。專注于標準市場的應用需求，以及減少了可選項的數量，使得THI90產品具有價位低，供貨期短的優點。

產品特點：● 緊湊外形設計 Ø90 mm
                 ● Ø25 mm和Ø45 mm空心軸套
                 ● 采用螺紋銷緊固方式
                 ● 高性價比
                 ● EMC 增強

一般特性：
Detection type		photoelectric sampling
Pulse count		512 , 600 , 1024 , 2048
功能安全性參數：
MTTFd		140 a
Mission Time (TM)		20 a
L10h		50 E+9 at 1750 rpm
Diagnostic Coverage (DC)		0 %
電氣特性：
Operating voltage		10 ... 30 V DC or 5 V DC ± 5 % (see "Output circuit" in the ordering information)
No-load supply current		max. 70 mA
輸出：
Output type		push-pull, incremental or RS 422, incremental (see "Output circuit" in the ordering information)
Voltage drop		< 2.5 V (push-pull, incremental)
Load current		max. per channel 40 mA , short-circuit protected, reverse polarity protected (push-pull, incremental) max. per channel 20 mA , short-circuit protected, reverse polarity protected (RS 422, incremental)
Output frequency		max. 200 kHz
Rise time		600 ns
De-energized delay		600 ns
連接：
Cable		∅6.5 mm, 4 x 2 x 0.14 mm2, 1 m
符合標準：
Degree of protection		DIN EN 60529, IP54
Climatic testing		DIN EN 60068-2-78
Emitted interference		EN 61000-6-4:2007/A1:2011
Noise immunity		EN 61000-6-2:2005
Shock resistance		DIN EN 60068-2-27, 100 g, 6 ms
Vibration resistance		DIN EN 60068-2-6, 10 g, 10 ... 2000 Hz
許可和認證：
UL approval		cULus Listed, General Purpose, Class 2 Power Source
周圍環境：
Operating temperature		-5 ... 70 °C (23 ... 158 °F) , movable cable -20 ... 70 °C (-4 ... 158 °F), fixed cable
Storage temperature		-40 ... 80 °C (-40 ... 176 °F)
機械特性：
Material
	Housing	aluminum
	Flange	3.1645 aluminum
	Shaft	Stainless steel 1.4305 / AISI 303
Mass		approx. 900 g
Rotational speed		max. 3500 min -1
Starting torque		≤ 6 Ncm
Shaft load
	Angle offset	1 °
	Axial offset	max. 1 mm
