技術數據

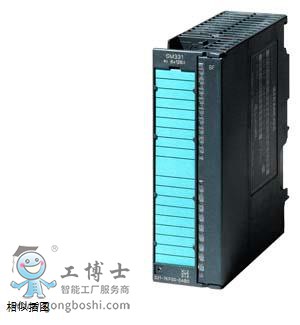

		SIMATIC S7-300，模擬輸入 SM 331，電位隔離，2/3/4 線， 8模擬輸入，電阻，Pt100/200/1000 NI100/120/200/500/1000，CU10， 特性曲線符合 GOST 16（內部 24）位，50ms， 1個 40針
電源電壓
負載電壓 L+
● 額定值 (DC)		24 V
● 反極性保護		是
輸入電流
來自負載電壓 L+（空載），*大值		240 mA
來自背板總線 DC 5 V，*大值		100 mA
功率損失
功率損失，典型值		4.6 W
模擬輸入
模擬輸入端數量		8
● 測量電阻時		8
電壓輸入允許的輸入電壓（毀壞限制），*大值		75 V; 35 V 持續(xù)電壓，*大 1 s 內 75 V（占空比 1：20）
輸入范圍
● 電壓		否
● 電流		否
● 熱電偶		否
● 電阻溫度計		是
● 電阻		是
輸入范圍（額定值），電壓
● 0 至 +10 V		否
● 1 V 至 5 V		否
● 1 V 至 10 V		否
● -1 V 至 +1 V		否
● -10 V 至 +10 V		否
● -2.5 V 至 +2.5 V		否
● -250 mV 至 +250 mV		否
● -5 V 至 +5 V		否
● -50 mV 至 +50 mV		否
● -500 mV 至 +500 mV		否
● -80 mV 至 +80 mV		否
輸入范圍（額定值），電流
● 0 至 20 mA		否
● -10 mA 至 +10 mA		否
● -20 mA 至 +20 mA		否
● -3.2 mA 至 +3.2 mA		否
● 4 mA 至 20 mA		否
輸入范圍（額定值），熱電偶
● 類型 B		否
● 類型 C		否
● 類型 E		否
● 類型 J		否
● 類型 K		否
● 類型 L		否
● 類型 N		否
● 類型 R		否
● 類型 S		否
● 類型 T		否
● 類型 U		否
● 類型 TXK/TXK(L) 符合 GOST		否
輸入范圍（額定值），電阻溫度計
● Cu 10		是
● Ni 100		是
● Ni 1000		是
● LG-Ni 1000		是
● Ni 120		是
● Ni 200		是
● Ni 500		是
● Pt 100		是
● Pt 1000		是
● Pt 200		是
● Pt 500		是
輸入范圍（額定值），電阻
● 0 至 150 歐姆		是
● 0 至 300 歐姆		是
● 0 至 600 歐姆		是
特性線性化
● 可參數化		是
導線長度
● 屏蔽，*大值		200 m
輸入端的模擬值構成
集成和轉換時間/每通道分辨率
● 帶有過調制的分辨率（包括符號在內的位數），*大值		16 bit; 二進制補碼
● 可參數化的集成時間		是
● 基本轉換時間 (ms)		至 4 個通道：每個組件 10 ms，從第 5 個通道起：每個組件 190 ms，8 個通道：80 ms
● 對于干擾頻率 f1（單位 Hz）的干擾電壓抑制		400 / 60 / 50 Hz
傳感器
信號傳感器連接
● 對于利用兩線制接口進行的電阻測量		是; 無電阻修正
● 對于利用三線制接口進行的電阻測量		是
● 對于利用四線制接口進行的電阻測量		是
誤差/精度
整個溫度范圍內的操作錯誤限制
● 電阻，與輸入范圍有關，(+/-)		0.1 %
● 熱電阻，與輸入范圍有關，(+/-)		±1 K
基本錯誤限制（25 °C 時的操作錯誤限制）
● 電阻，與輸入范圍有關，(+/-)		0.05 %
● 熱電阻，與輸入范圍有關，(+/-)		±0,5 K
報警/診斷/狀態(tài)信息
診斷功能		是; 可參數化
報警
● 診斷報警		是; 每組可參數化
● 極限值報警		是; 可參數化
● 過程報警		是; 可參數化，通道 0 至 7
診斷信息
● 診斷信息可讀		是
診斷顯示 LED
● 累積故障 SF（紅色）		是
電位隔離
模擬輸入電位隔離
● 在通道之間		是
● 在通道之間，分組點數		2
● 在通道和背板總線之間		是
● 在通道和電子元件電源電壓之間		是
絕緣
絕緣測試，使用		DC 500 V
連接技術
需要的前置插頭		40 針
尺寸
寬度		40 mm
高度		125 mm
深度		120 mm
重量
重量，約		272 g
