產品參數:
1、額定工作電壓：380V/690V/1140V 50Hz/60Hz
2、額定工作電流：5A至1600A
3、工作環境溫度：40℃
4、抗電強度：鐵芯-繞組 3000VAC/50Hz/5mA/10s無飛弧擊穿(工廠測試)
5、絕緣電阻：1000VDC絕緣阻值≥100MΩ
6、電抗器噪音：小于80dB（與電抗器水平距離點1米測試）
7、防護等級：IP00
8、絕緣等級：F級以上
9、產品執行標準：GB19212.1-2008、GB19212.21-2007、GB1094.6-2011
變頻輸出端解決方案

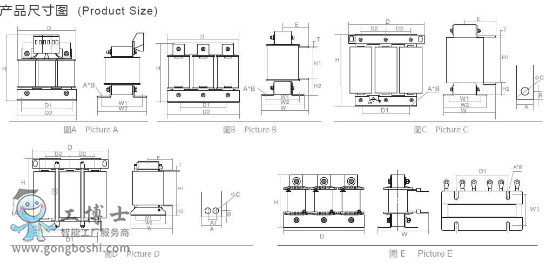

產品尺寸圖:

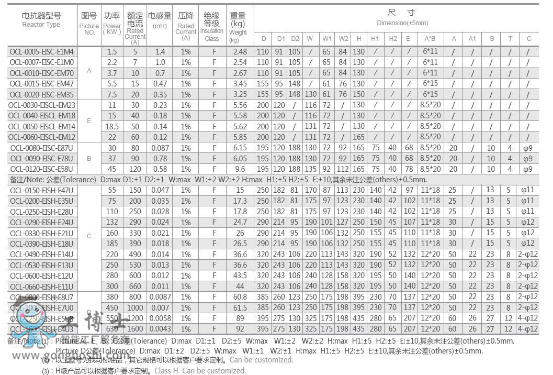

380V輸出交流電抗器(1%壓降)選型表

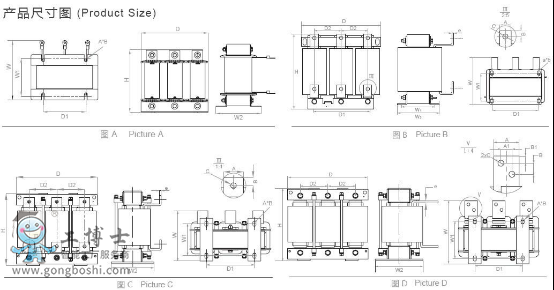

產品尺寸圖:

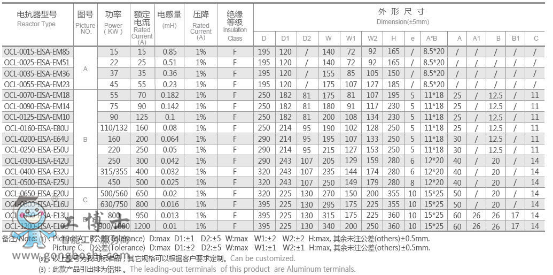

690V輸出交流電抗器兩象限（1%）選型表

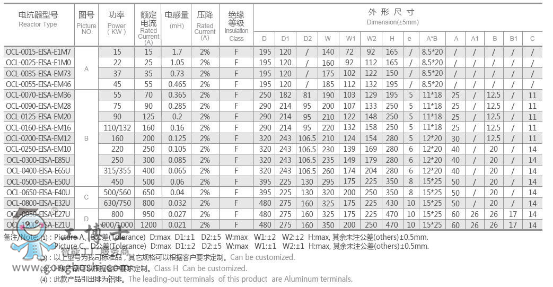

690V輸出交流電抗器兩象限（2%）選型表
1140V輸出交流電抗器（1%）選型表
輸出電抗器
用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命�？梢越档碗姍C(jī)噪音，減低渦流損耗。降低輸出高次諧波造成的漏電流。保護變頻器內部的功率開關器件。
輸出電抗器產品簡述:
用于平滑濾波，降低瞬變電壓dv/dt，延長電機壽命�？梢越档碗姍C(jī)噪音，減低渦流損耗。降低輸出高次諧波造成的漏電流。保護變頻器內部的功率開關器件。
規格型號 功率 (KW) 電流 (A) 電感 (mH) 壓降(V)
OCL-0005-EISC-E1M4C 1.5 5 1.400 1%
OCL-0007-EISC-E1M0C 2.2 7 1.000 1%
OCL-0010-EISC-EM70C 3.7 10 0.700 1%
OCL-0015-EISC-EM47C 5.5 15 0.470 1%
OCL-0020-EISC-EM35C 7.5 20 0.350 1%
OCL-0030-EISCL-EM23C 11.0 30 0.230 1%
OCL-0040-EISCL-EM18C 15.0 40 0.180 1%
OCL-0050-EISCL-EM14C 18.5 50 0.140 1%
OCL-0060-EISCL-EM12C 22.0 60 0.120 1%
OCL-0080-EISC-E87UC 30.0 80 0.087 1%
OCL-0090-EISC-E78UC 37.0 90 0.078 1%
OCL-0120-EISC-E58UC 45.0 120 0.058 1%
OCL-0150-EISH-E47UC 55.0 150 0.047 1%
OCL-0200-EISH-E35UC 75.0 200 0.035 1%
OCL-0250-EISH-E28UC 110.0 250 0.028 1%
OCL-0290-EISH-E24UC 132.0 290 0.024 1%
OCL-0330-EISH-E21UC 160.0 330 0.021 1%
OCL-0390-EISH-E18UC 185.0 390 0.018 1%
OCL-0490-EISH-E14UC 220.0 490 0.014 1%
OCL-0530-EISH-E13UC 250.0 530 0.013 1%
OCL-0600-EISH-E12UC 280.0 600 0.012 1%
OCL-0660-EISH-E11UC 300.0 660 0.011 1%
OCL-0800-EISH-E8U7C 380.0 800 0.009 1%
OCL-1000-EISH-E7U0C 450.0 1000 0.001 1%
OCL-1200-EISH-E5U8C 550.0 1200 0.006 1%
產品特點:
電抗器可以根據客戶使用頻率的高低合理選取磁性材料（硅鋼片，鐵氧體，非晶鐵心，磁粉芯）;采用了***的箔式繞組結構,具有直流電阻小,抗電磁力能力強,短時間過載能力強;采用***的F級以上的復合絕緣材料,使產品在嚴酷的工作條件下依然可以保持可靠的性能;電抗器設計磁通密度低，線性度好，過載能力強，配合真空壓力浸漬工藝電抗器噪音小。
