1. 產品簡述：
輸入濾波器一般安裝在電源與變頻器輸入電源線之間，主要用于抑制變頻器產生的傳導干擾和輻射干擾，同時具備共模和差模抑制能力。 該類產品具有良好的干擾抑制能力，可用于數據處理系統、電信系統、變頻器及電源凈化等需要強干擾抑制器設備中。
2.產品特點：
額定電壓：440/250VAC 試驗電壓(1分鐘)：線至線1500VDC 線至地1500VAC／2500VDC
工作頻率：50/60Hz 范圍溫度：-25~85℃ 絕緣電阻：線至地(300A以下)≥1500MΩ

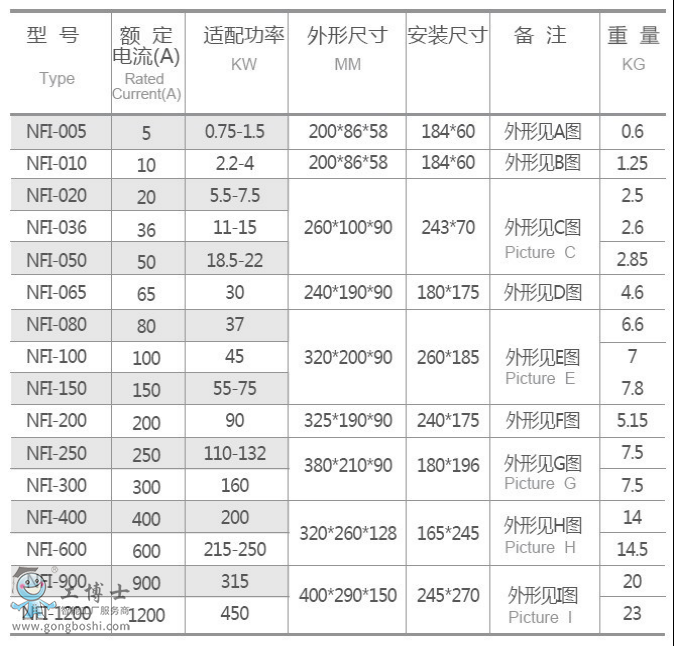

濾波器選型表

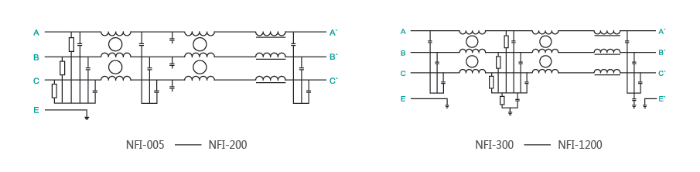

3. 電路原理圖：

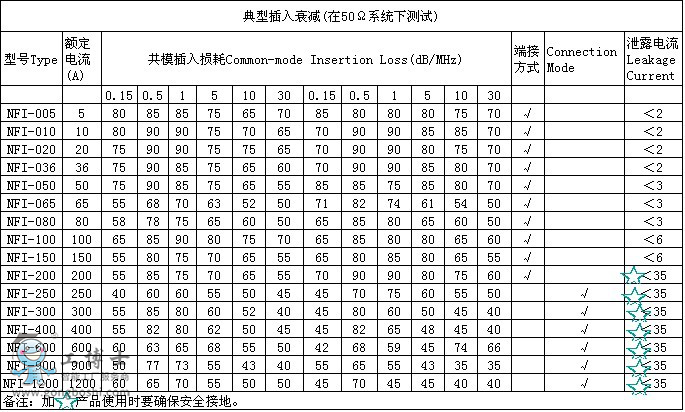

4. 典型插入衰減（在50Ω系統下測試）:

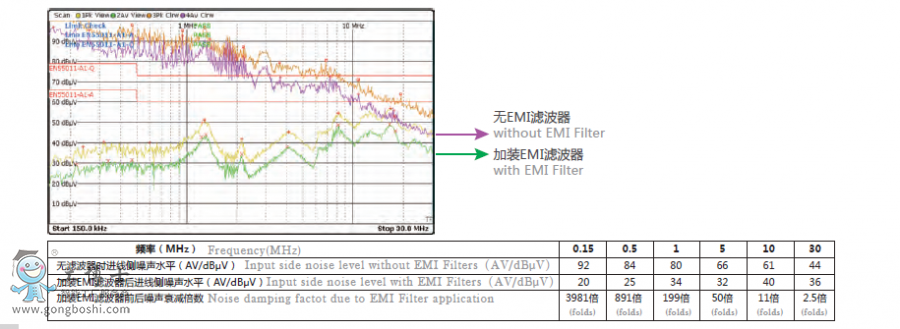

5.傳導發射測試：

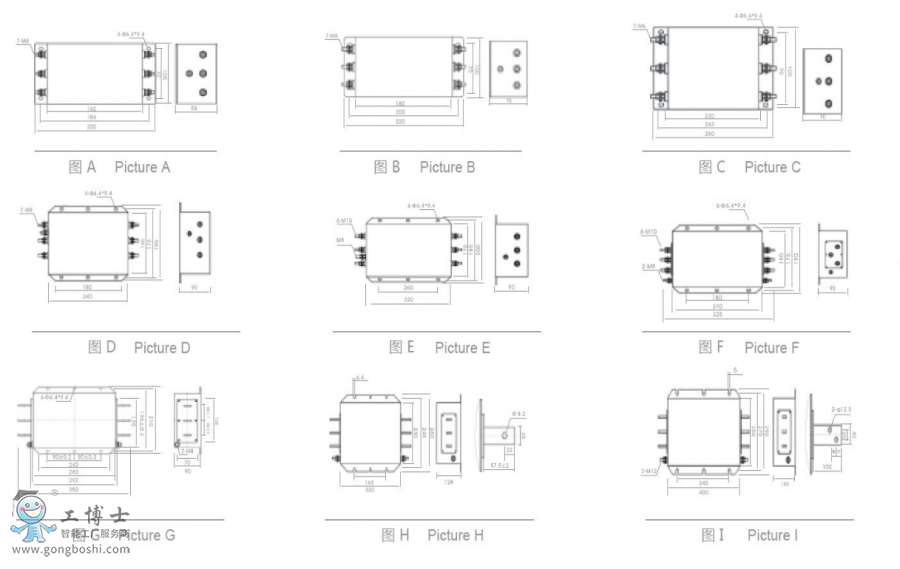

6.產品尺寸圖：
七、輸入濾波器的主要作用：
1）降低主電源諧波和換相缺口。
2）保護驅動裝置電力電子元件不受主電源尖峰電流沖擊；
3）抑制變頻器輸出的諧波干擾；
4）具有良好的干擾抑制能力，提高系統可靠性型；
八、輸入濾波器的安裝過程中，應該注意以下問題：
1、金屬殼與機箱殼必須保證良好面接觸，并將接地線接好；
2、輸入濾波器輸入線、輸出線必須拉開距離，切忌并行，以免降低輸入濾波器的效能；
3、輸入濾波器連接線以選用雙絞線為佳，它可有效消除部分高頻干擾信號。
