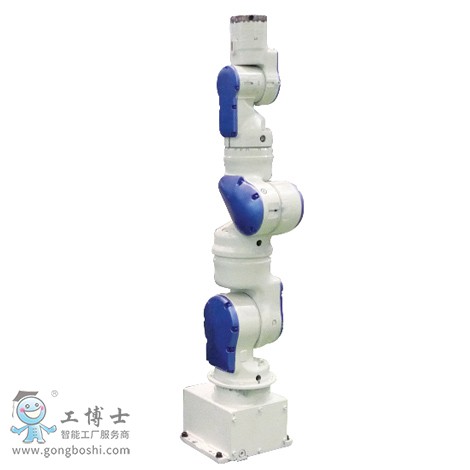

SIA5D安川7軸多功能工業用機器人
追求合適的構造、
性能、功能，實現生產設備更小化配置與節能。
7軸垂直多關節
負載：5Kg
動作范圍：559mm
控制柜：DX100
用途：搬運、組裝/分裝、其他

---

---

7個自由度，豐富了機器人作業姿勢
全軸低功率輸出，無需設置安全柵欄，設備構成簡易
性能可靠易維護

機器人型號 SIA5D
適用控制柜 DX100
設置*1 F.W.C
自由度 7
可搬質量 5kg
垂直伸長度 1007mm
水平伸長度 559mm
重復定位精度*2 ±0.06mm
動作范圍 旋轉軸 -
S軸（旋轉） -180° ~ +180°
L軸（下臂） -110° ~ +110°
E軸（肘） -170°~+170°
U軸（上臂） -90° ~ +115°
R軸（手腕旋轉） -180° ~ +180°
B軸（手腕擺動） -110° ~ +110°
T軸（手腕回轉） -180° ~ +180°
*大速度 旋轉軸 -
S軸（旋轉） 200°/s
L軸（下臂） 200°/s
E軸（肘） 200°/s
U軸（上臂） 200°/s
R軸（手腕旋轉） 200°/s
B軸（手腕擺動） 230°/s
T軸（手腕回轉） 350°/s
容許力矩 R軸（手腕旋轉）
14.7N.m
B軸（手腕擺動） 14.7N.m
T軸（手腕回轉） 7.35N.m
容許慣性力矩
（GD2/4） R軸（手腕旋轉） 0.45kg.m2
B軸（手腕擺動） 0.45kg.m2
T軸（手腕回轉） 0.11kg.m2
本體質量
30kg
電源容量*3 1.0kVA
*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：只限搬運用途。
