一、產品簡述：
1. 有效降低變頻伺服電動機端的dV/dt電壓；
2. 防止傳輸電纜和伺服電機線圈的過早老化和擊穿；
2. 3.延長伺服電機的使用壽命，提高伺服的可靠性和正常運行時間；
3. 降低對鄰近設備或線路的干擾傳播；
4. 減小電機接地泄露電流
5. 減小打開濾波器與電機之間的接觸器所引起的干擾
6. 有效降低伺服電機端脈沖尖峰電壓輸出滿足IEC 60034-17, 60034-25要求
二、功能和作用：
有效降低變頻伺服電動機端的dV/dt電壓；
防止傳輸電纜和伺服電機線圈的過早老化和擊穿；
延長伺服電機的使用壽命，提高伺服的可靠性和正常運行時間；
降低對鄰近設備或線路的干擾傳播；
減小電機接地泄露電流
減小打開濾波器與電機之間的接觸器所引起的干擾
有效降低伺服電機端脈沖尖峰電壓
輸出滿足IEC 60034-17, 60034-25要求
三、共模測試數據：
四、電氣原理圖
五、380V DV/DT 濾波器選型表

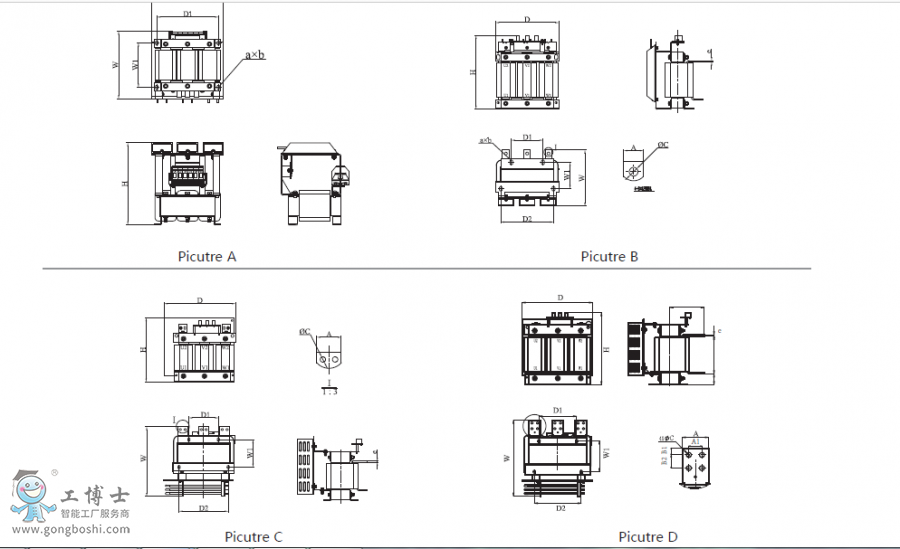

六、產品尺寸圖
|
型號
|
功率
|
電流
|
電機纜線長度
|
|
SFL-0006-EISH-A004
|
1.1
|
6.0
|
300M
|
|
SFL-0006-EISH-A004
|
1.5
|
6.0
|
300M
|
|
SFL-0015-EISH-A004
|
2.2
|
15.0
|
300M
|
|
SFL-0015-EISH-A004
|
3.0
|
15.0
|
300M
|
|
SFL-0015-EISH-A004
|
4.0
|
15.0
|
300M
|
|
SFL-0025-EISH-A004
|
7.5
|
25.0
|
300M
|
|
SFL-0025-EISH-A004
|
11.0
|
25.0
|
300M
|
|
SFL-0050-EISH-A004
|
15.0
|
50.0
|
300M
|
|
SFL-0050-EISH-A004
|
22.0
|
50.0
|
300M
|
|
SFL-0095-EISH-A004
|
30.0
|
95.0
|
300M
|
|
SFL-0095-EISH-A004
|
37.0
|
95.0
|
300M
|
|
SFL-0095-EISH-A004
|
45.0
|
95.0
|
300M
|
|
SFL-0180-EISH-A004
|
55.0
|
180.0
|
300M
|
|
SFL-0180-EISH-A004
|
75.0
|
180.0
|
300M
|
|
SFL-0180-EISH-A004
|
90.0
|
180.0
|
300M
|
|
SFL-0305-EISH-A004
|
110.0
|
305.0
|
300M
|
|
SFL-0305-EISH-A004
|
120.0
|
305.0
|
300M
|
|
SFL-0305-EISH-A004
|
132.0
|
305.0
|
300M
|
|
SFL-0305-EISH-A004
|
160.0
|
305.0
|
300M
|
|
SFL-0450-EISH-A004
|
200.0
|
450.0
|
300M
|
|
SFL-0600-EISH-A004
|
250.0
|
600.0
|
300M
|
|
SFL-0600-EISH-A004
|
315.0
|
600.0
|
300M
|
|
SFL-0700-EISH-A004
|
355.0
|
700.0
|
300M
|
|
SFL-0700-EISH-A004
|
400.0
|
700.0
|
300M
|
八、使用注意事項：
1.DHF諧波濾波器是變頻器配套的濾波器，只可安裝在不可控整流變頻器的電源進線處；
2.選用時，濾波器的功率與變頻器的功率盡量匹配使用，這時可以獲得*佳的濾波效果，不匹配時，若功率較大的濾波器用于功率較小的變
頻器，濾波效果會降低；
3.濾波器中的電抗器是發熱設備，安裝時注意保持濾波器周圍至少有100mm的空間；
4.安裝時，按照電路圖的接線指示，連接可靠的地線.
5.當海拔、電網質量等使用環境超出技術要求時請咨詢廠家
