產品簡介



ZW32-12系列戶外高壓真空斷路器（以下簡稱“斷路器”）用于交流50Hz、額定電壓12kV的三相電力系統中，作為分、合負荷電流、過載電流及短路電流之用。斷路器可配置重合控制器能識別電流特性并實現多次自動重合閘或永久故障的隔離；自備PT作為電源，成為有電壓、電流信號輸出并可控制的智能斷路器；  可配用彈簧操動機構，具有開斷關合負荷電流、過載電流及短路電流等基本功能，是ZW32-12系列的基本型。斷路器與隔離開關配合使用可組成具有明顯斷口的“組合斷路器”。由電子PT提供電源并可完成過流延時、涌流延時、短路速斷的三段復合保護。



引用標準

     斷路器符合《GB/T11022 高壓開關及其控制設備標準的共用技術條件》、《GB1984-89 交流斷路器》《GB1985-89 交流高壓隔離開關和接地開關》和DL404、IEC56等標準的有關要求。





使用環境條件

   1、海拔高度不超過2000米；

   2、周圍空氣溫度：-45℃~+65℃；日溫差：日變化25℃；

   3、風速不大于35m/s；

   4、無易燃、爆炸危險、化學腐蝕及劇烈震動的場所。





結構特點

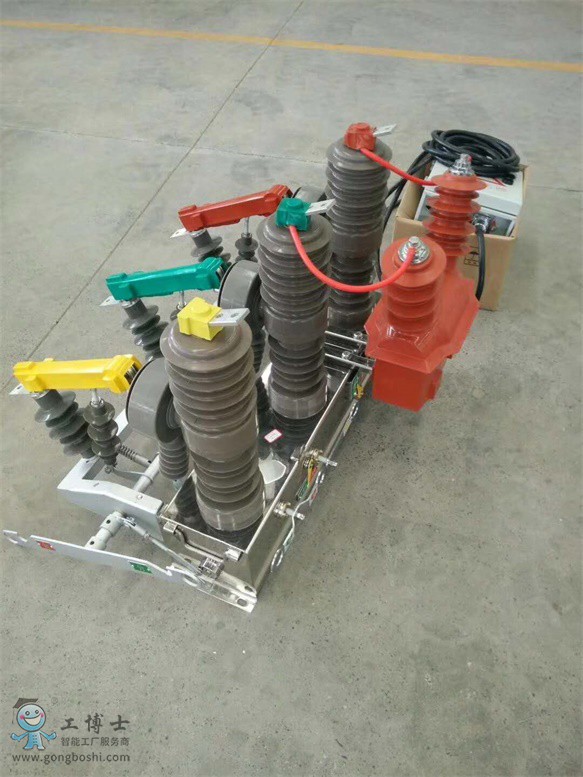

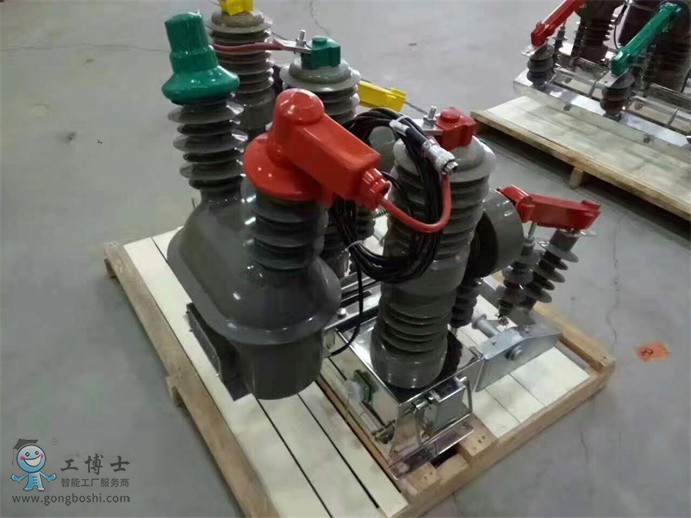

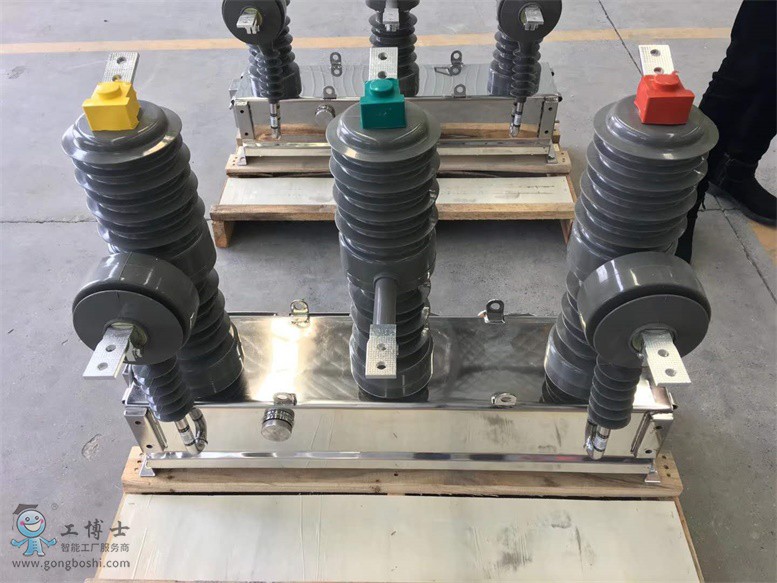

 1 該斷路器由三相支住、機構箱組成，結構簡單明了，三相支柱及電流互感器采用戶外環氧樹固體或硅橡膠絕緣，具有耐高低溫、耐紫外線、耐老化等優點；采用小型化彈簧操動機構，分合閘能耗低、機構傳動輸出采用主軸滑動方式，無扭力損耗，分合傳動件少，可靠性高；電流互感器安裝于動端出線，二次采用插拔結構，維護更換方便。

   2 裝有真空來弧室的高壓真空斷路器開斷性能穩定可靠，具有無燃燒和爆炸危險、安全、免維護、體積小、重量輕（＜100kg）和使用壽命長等特點。

   3 斷路器采用全封閉結構，密封性能好，有防潮、防凝露性能，適應于高溫潮濕地區使用。

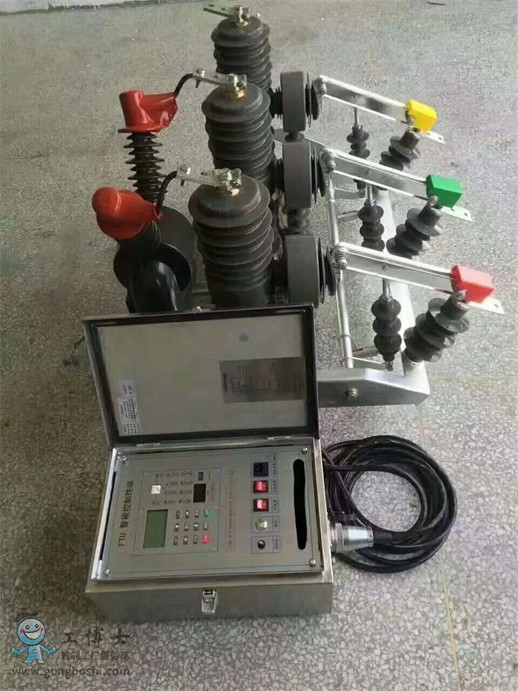

   4 斷路器的合、分閘可手動或電動操作及遠方操作�？膳c控制器配套實現配電自動化，也可與重合控制器配合組成重合器。

   5 操作機構新穎、簡單、動作可靠、體積小、機械壽命可達1萬次。

   6 斷路器的安裝方式可采用單桿或雙桿座裝方式。





安裝、使用及維護

 1 開箱后應檢查柱上斷路器絕緣罩有無損壞，產品銘牌、合格證是否與實物相符。

   2 柱上斷路器投入運行前，應仔細核對各操作元件的額定電壓、額定電流與實際情況是否相符。并用機構所具有的合分閘方式進行試操作，以檢查各項指標是否正確。

   3 斷路器可以分單桿架設，也可雙桿架設（如圖二、三、四、五所示）。

   4 本柱上斷路器因其特殊的設計結構確保用戶在使用中長期免維護。

   5 用戶不得隨意更換使用與原型號規格不一致的電器元件。

 6 操作人員應初步了解機構的性能及安裝調整、維護知識，對運行中問題應予以記錄，必要時可通知制造廠家。
