概述：

GGD型交流低壓配電柜，是能源部以促進我國低壓配電行業(yè)的技術進步，加速低壓配電成套開關設備的更新換代為宗旨，于一九九一年下達的技術進步開發(fā)項目，由能源部低壓成套開關聯合設計研制組（簡稱NLS）完成設計和研制，于一九九二年通過了由能源部主持的部及鑒定。

主要技術參數

GGD 額定電壓380V

GGD1額定電流1000A 600(630)A 400A

額定短路開斷電流15KV 額定短時耐受電流15IS/KA 額定峰值耐受電流30KA

GGD2額定電流1500(1600)A 1000A

額定短路開斷電流30KV 額定短時耐受電30IS/KA 額定峰值耐受電流63KA

GGD3額定電流3150A 2500A 2000A

額定短路開斷電流50KV 額定短時耐受電流50IS/KA 額定峰值耐受電流105KA



常用尺寸：



2200*1200*600（800）

2200*1000*600（800）

2200*800*600（800）

2200*600*600（800）



結構特點

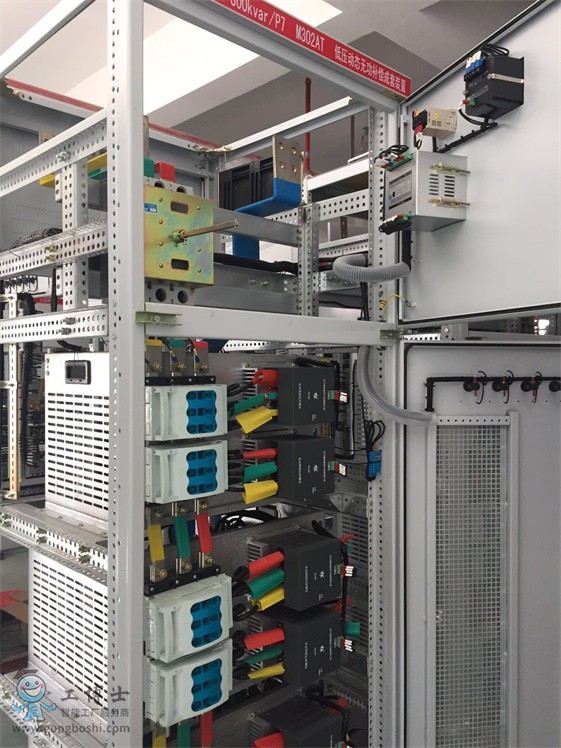

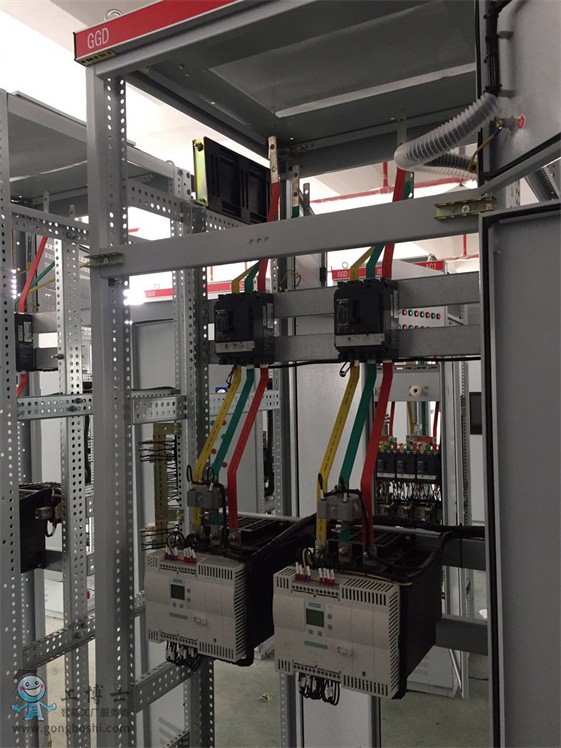

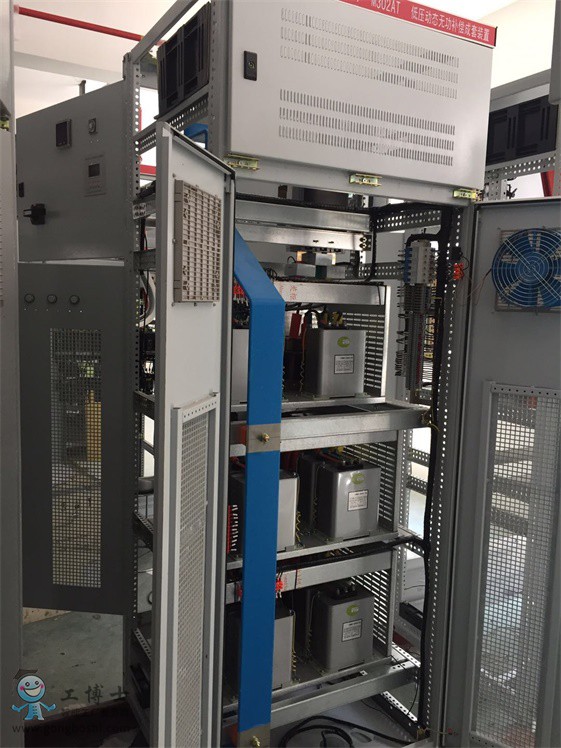

1.GGD低壓配電柜柜體 按用途分為：受電柜、母線聯絡柜、饋電柜、電動機控制柜、無功功率補償柜、 照明配電柜 。

2.柜體結構：

（1）低壓配電柜柜體柜架用8MF冷彎型鋼材局部焊接拼裝而成，構架上分別有按E=20mm和E=100mm模數排列的安裝孔，以提高產品裝配的通用性。

（2） 用高阻燃PPO材料熱塑成型的ZMJ型母線夾為積木式結合結構、機械強度和絕緣度高。

（3）1000mm和1200mm寬的柜、正面采用對稱的雙門結構、600mm和800mm寬的柜采用整門結構，柜體后面采用對稱式雙門結構柜體結構為不靠墻安裝結構。

（4） 柜門采用鍍鋅轉軸式鉸鏈與構架相連、安裝、拆卸方便，門的折邊處有橡膠鑲條。

（5） 柜內的安裝件與構架間用接地滾花螺釘結構構成完整的接地保護電路。

（6）柜體的頂蓋，可在需要時拆除，便于主母線的裝配和調整。





安裝注意事項



1.環(huán)境溫度不高于+40℃，不低于-5℃。



2.產品安裝使用時，使用地點的海拔高度不超過2000M。

3.周圍空氣相對濕度不大于90%（+25℃）。

4.設備應安裝在無劇烈震動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。

5.周圍空氣相對濕度在***高溫度40度時不超過5%，在較低溫度時允許有較大的相對溫度，應考慮到由于

度的變化可能會偶然產生凝露的影響

6.設備安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所
