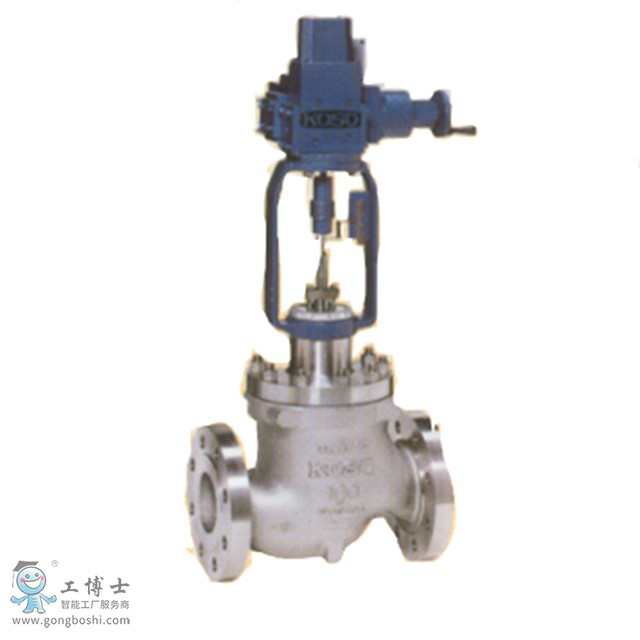

KOSO工裝智能型電液式執行機構3800L系列直行程
1、智能型數字式執行機構特點
●混合型執行機構:電子控制/油壓驅動、堅固耐用，動作穩定
●帶微處理器:多功能、高可靠性、具有自我診斷功能
●整體式驅動部: .
結構緊湊，內置全封閉油壓源，不接觸大氣，可避
免氧化，使用壽命長。
●高性能:精度0.15%
死區在0.1-5.0%范圍內可調
.●長壽命:電機間歇動作(當輸入信號與開度平衡時，電
機停轉)，使用壽命長。
●輸入信號:模擬電流信號(4~20mA. DC等). 脈沖信號、數字信號(RS422 系列)
( DC電源故障安全保護:可以選擇失電彈簧復位型）
●功能設定:可以設定動作速度、死區、零點/行程、輸入
信號范圍等。設定值由E'PROM儲存，失電后仍能保持設定值。
●卓越的可選功能:
小流量控制優點:為了發揮低噪音控制閥的功能，而確定了控制閥的***小開度，可以設定在此開度以下為全關.
防止水錘現象功能:可以在設定開度以下放慢動作
速度，以防止水錘現象。
可設定流量特性:標準上控制閥開度與輸入信號是成比例的。
2、智能型數字式執行機構概述
3800系列是著眼于二十一世紀控制方式的智能型現場執行機構。它應用計算機技術，發揮電氣高速度、油壓輸出大的特點，是多功能電一液混合式的智能型執行機構。主要部分由步進電機、可逆式齒輪泵、電子回路組成。利用直接數字信號米控制獨創的油壓流量配給系統FMS ( FLOW MATCH SYSTEM)，從而實現了高速、高精度、超長時間的穩定運行。彈簧復位可以提供故障安全保護措施，可選擇第二套備用油壓回路增加冗余性，從而兒乎可以做到零維護。

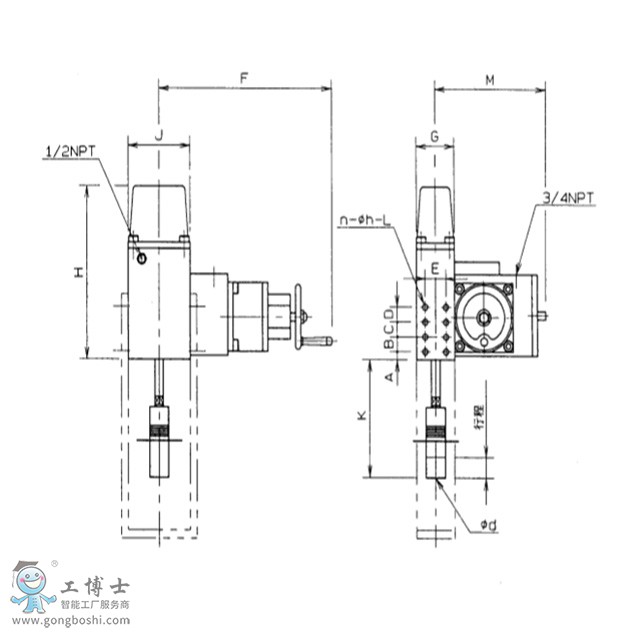

3、智能型數字式執行機構基本結構
3800系列執行機構實際由安裝在控制閥上的、直接操縱控制閥的驅動
部和內置*( POSITION CONTROLPROCESSOR，閥位控制器)的控制器組成。執行機構是獨創的油壓控制系統，即FMS，由油缸、油壓模塊、導電塑料電位計(將閥開度反饋給*與RI轉換器組成。是由掌握控制功能的CPU主板、驅動步進電機的馬達控制器、產生電機電源/控制回路電源的AC/DC電源、將輸入信號/反饋信號提交給CPU的數模轉換器等組成。為使執行機構與控制器間無噪音，它們之間是用專門的屏蔽電纜連接的。標準的電纜長度為7.5m,若需要更長的電纜，請?jiān)谟嗀洉r注明。
4、智能型數字式執行機構控制盒
3800系列執行機構，用其控制盒內的CPU板上的三個控制鍵與顯示用的七位LED就能進行所有設定及操作。此外3800系列執行機構具有自動運行、現場操作、設定三種工作模式，通過同時按下三個控制鍵中的兩個鍵能實現各模式間的轉換。自動模式即為自動運行的方式，LED上顯示目前的相對開度�，F(xiàn)場操作模式下可用控制鍵開關閥門，此時LED與自動模式下一樣同樣顯示當前閥的開度。設定模式下可進行各種功能的設定，設定項目有0%及100%位置、死區、動作速度、輸入信號范圍、動作方式(正反作用)等。處于設定模式時，LED顯示當前的設定項.目與設定值。
