概述



　　TBB系列高壓無功集中補償柜主要用于6～35kV系統中，用以補償系統無功功率，提高功率因數，調整電網電壓，降低線路損耗，改善供電質量，提高供配電設備的使用效率。



　　電力系統中的負載大部分是感性的，加上各工礦企業越來越多的使用電力電子設備，使電網功率因數很低。較低的功率因數降低了設備利用率，增加了供電投資，有損電壓質量，降低了設備使用壽命，增加了線損。為了改善電網功率因數很低帶來的這些不利于生產的因素，必須使電網功率因數得到有效提高。顯然這些無功功率如果都要由發電機提供并遠距離傳送是不合理的，通常也是不可能的。合理的辦法是在需要無功功率的地方產生無功功率。在實際電力系統中，大部分負載為異步電動機。其等效電路可看作電阻和電感的串聯電路，其電壓與電流的相位差較大，功率因數較低。并聯電容器后電壓與電流的相位差變小，使功率因數提高。



　　TBB系列高壓電容補償柜的應用范圍極為廣泛，適用于冶金、礦山、建材、石化、機械等行業供配電系統集中補償。





主要技術參數



額定電壓：6kV、10kV、35kV；



額定容量：≤6000kvar（6kV）、≤12000kvar（10kV）、≤30000kvar（35kV）；



電容器投切路數：1～8路；



電容器接線方式：單星形或雙星形；



投切方式：自動、手動可選；



電抗率：可根據涌流及諧波情況選擇合適的電抗率（1%，4.5%～6%，12%）；



安裝方式：戶內柜體式、戶外架構式；



控制電壓：220VAC或220VDC；



采樣信號：電壓互感器二次電壓（100V）；電流互感器二次電流（5A）。





產品結構方案：

1 .產品結構靈活，可根據各種場地條件要求而設計適合的結構。主要結構為：三相電容器柜式結構、單相電容器柜式結構。

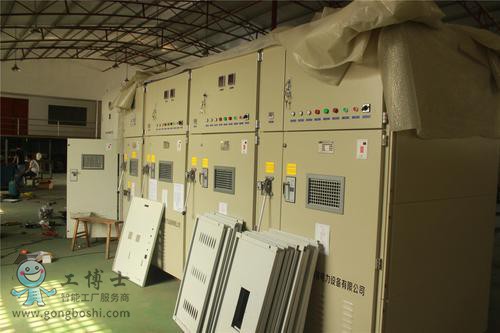

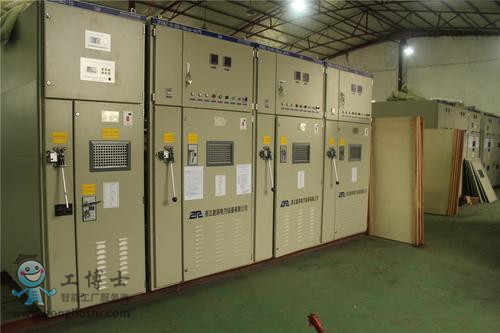

2.三相和單相電容器柜式結構：裝置的成套系統均裝在柜中，每個柜都裝有電磁鎖和配套的高壓帶電顯示器，確保運行及維護人員的安全。主要有：

3. 進線柜：主要由隔離開關或接地開關、避雷器、互感器及繼電保護環節等組成。

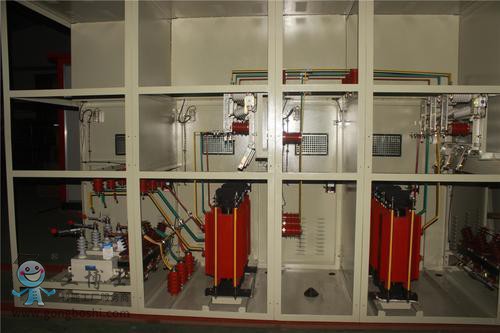

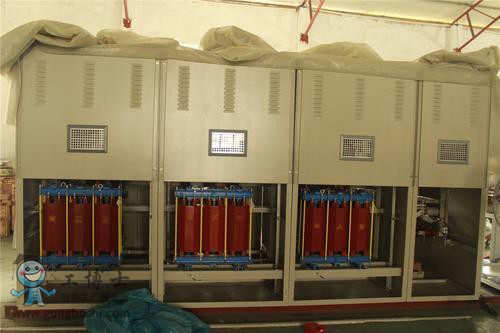

4.電抗器柜：由干式三相鐵芯串聯電抗器和放電線圈等組成。

5.電容柜：由電容器單臺保護用熔斷器和高壓電容器等組成，由于容量不同，可由幾面柜組成。

6.如采用空芯電抗器或較大容量的鐵芯電抗器，這樣的電抗器一般均不置于柜中而單獨安裝，其它電氣設備均在柜內。





產品特點：

1.采用先進工藝和全膜介質的高壓電力電容器，具有可靠性高、壽命長、損耗小、運行溫升低等特點，并且還具有放電起始電壓高和密封性能好等突出特點。如采用三相電力電容器，而且內置放電元件，使電容器在脫離電網后，可在5分鐘內將殘留電壓降至50V以下。

2. 采用高壓噴逐式熔斷器作為單臺電容器的短路保護，確保設備安全運行。

3 .結構設計合理，熱、動穩定性好。配有高壓帶電顯示器和電磁鎖、觀察窗，具有強制閉鎖功能；室外密集式和架式有圍欄；確保運行和維護人員安全。

4. 為抑制諧波和合閘涌流，可配置電抗率為1%-12%（按電容器總?cè)萘浚┑拇��?lián)鐵芯電抗器或干式空芯電抗器。如不提出特殊要求，配置電抗率為4.5%-6%的電抗器，用來抑制五次以上諧波和合閘涌流

5.線路方案一般采用單星形或雙星形接線方式，保護方式主要有中性點不平衡電流（電壓）；開口三角電壓；差動電壓等三種保護方式。

6. 根據實際情況，對集中補償可提供四種結構方案供選擇，一是采用三相電容器柜式結構，二是采用單相電容器柜式結構，三是采用架式結構，四是密集型結構。





根據用戶要求，可選擇配置下列設備：

1 對柜體的外形尺寸和顏色及進線方式，可滿足用戶要求。

2 為在濕度較大的地點應用，可配置防冷凝的加熱器。
