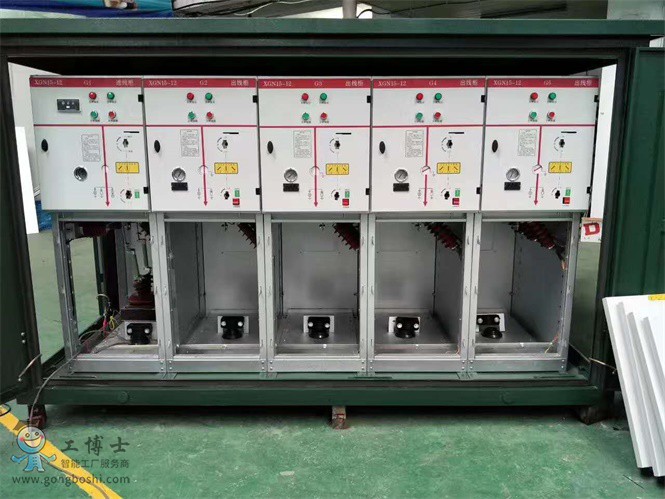

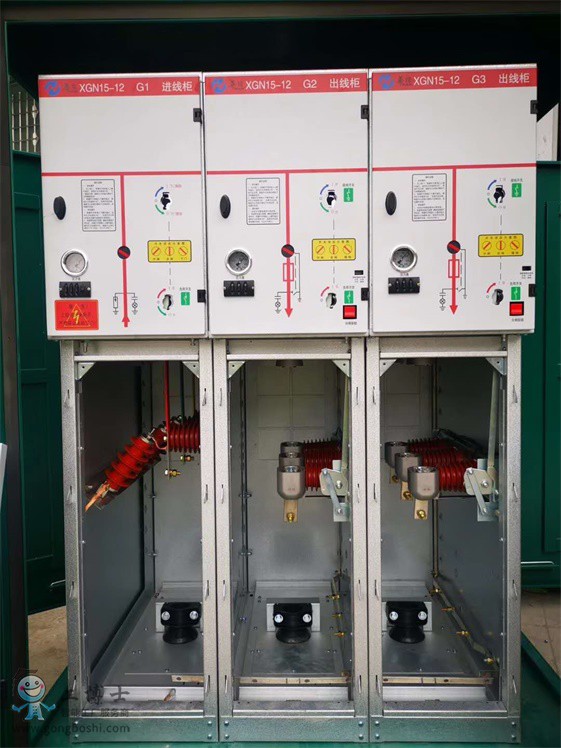

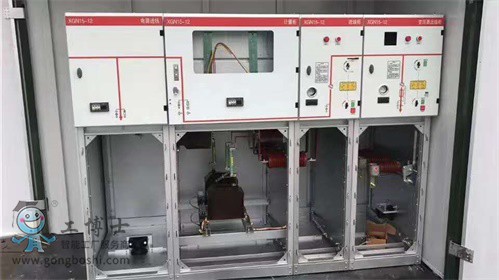

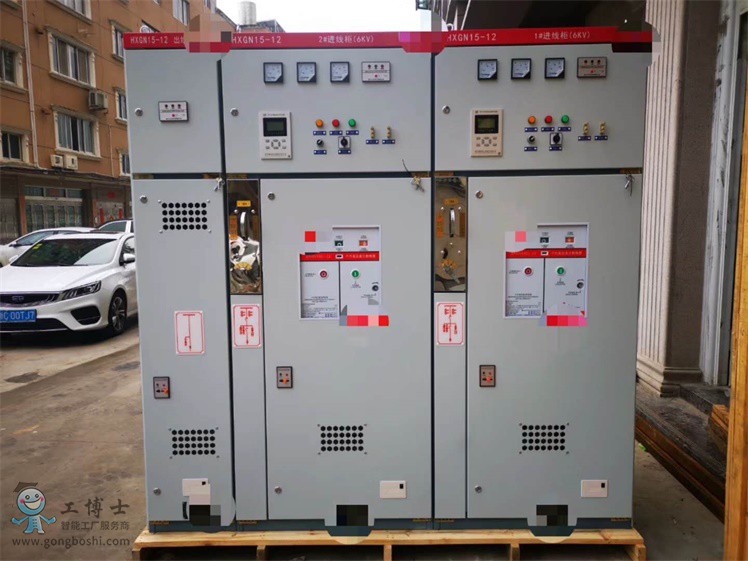

XGN15-12型單元式、模塊化六氟化硫環網柜（簡稱環網柜）是新一代以SF6開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化的、既緊湊又可擴允的高壓開關柜。環網柜因為采用sf6負荷開關，又稱sf6負荷開關柜/SF6開關柜，由控制室、母線室、電纜室組成�？刂剖野惭bsf6負荷開關操作機構可以通過操作機構控制電路開斷，同時加裝五防聯鎖防止誤操作引發安全事故。母線室安裝sf6負荷開關，通過銅排與其他環網柜連接在一起。柜子下部分是電纜室，可根據客戶要求裝配接地刀、一次熔斷器、避雷器、電壓互感器等元器件，同時預留電纜孔，電纜從下端接入柜內。



用途



XGN15-12型sf6環網柜適用于交流50Hz、12kV的電力系統，廣泛應用于工業及民用電纜環網及供電末端工程。常用于城市居民區配電、小型二次變電站、開閉所、工礦企業、商場、機場、地鐵、風力發電、體育場、鐵路、隧道等。





本系列環網柜遵循以下IEC標準: IEC60298交流金屬封閉型配電裝置和控制設備(1KV-52KV)(1990),Aml(1994) IEC60694常用規格高壓開關設備和控制設備(1996) IEC60044-1儀表互感器**部份電流互感謝器 IEC60044-2儀表互感器第二部份感應式電壓互感器 IEC60056通用交流高壓線路開關 IEC60129通用交流隔離開關和接地開關(1984) Aml(1992)Am2(1996) IEC60256-1高壓開關**部份（1KV~52KV)(1998) IEC60420通用交流負荷開關熔斷器組合電器（1990） IEC60592開關柜防護等級的規定（lP標準）



本系列環網柜符合以下國家標準: GB3906         3～35KV交流金屬封閉開關設備 GB/T11022    高壓開關設備和控制設備標準的共用技術要求 GB/T16926    交流高壓負荷開關～熔斷器組合電器 GB3804         3～63KV交流高壓負荷開關 柜內各電器元件均符合各自的標準： 　　環網柜為金屬鎧裝封閉式，柜內為空氣絕緣，具有終端變電站接線及適應環網供電的接線。 　　本系列環網柜設備采用規范部件，如：選用斷路器(真空負荷開關)、接地開關熔斷器、儀表互感器、二次儀表，通過這些部件的組合能廣泛滿足各種設計方案的要求。根據需要，可以增設低壓箱。產品具有可靠的機械聯鎖裝置，可滿足“五防”功能要求。





環網供電原理



環網供電一般由三個基本單元組成進出線柜作為環網單元，當任一線路出現故障時，能及時隔離，并由另一單元保有證用戶變壓器支路連續供電。用戶回路環網柜對變壓器起著保護和隔離作用，便于維護檢修。



環網柜可任意延展，并可根據用戶要求由基本單元構成多種組合方案。





結構性能特點



1.環網柜采用8MF型材組裝，全構架安裝模數孔E=20mm



2.環網柜主配FZN21-12D型負荷開關或FZRN21-12D型熔斷器組合電器，該型電器帶有隔離開關，真空負荷開關，接地開關，且隔離開關及接地開關均有明顯斷口。



3.隔離開關，真空負荷開關，接地開關，柜門具有完善可靠的機械聯動，聯鎖裝置，能有效防止誤操作，并確保安全維護。



4.可手動，電動操作。



5.計量柜的柜門，儀表門設有鉛封銷子。



6.熔斷器組合電器柜，熔管帶有撞針。短路情況下，撞針撞擊跳閘機構，實現快速開斷，能有效保有護電器設備。



7.環網柜采用正面操作，可靠墻安裝。



“五防”閉鎖功能



1.送電操作：只有當柜體門關閉并鎖定，操作接地開關到“打開”位置，才能操作負荷開關至合閘位置。



2.停電操作：當負荷開關處于隔離位置，才能關合接地開關，接地開關處于合閘位置時，插入絕緣隔板到位，才能打開柜門。



3.真空滅弧室與隔離刀有可靠的聯鎖，而隔離刀與接地刀互為聯動，并與柜門聯鎖，絕緣隔板與柜門也有聯鎖。





使用條件



環境溫度：上限+40℃，下限-15℃



海拔高度：不超過1000m；凡海拔超過1000m的地方，按JB/Z102-72“高壓電器使用于高海拔地區的技術要求”規定處理。



相對濕度：日平均值不大于95%，月平均值不大于90%



水蒸氣壓：日平均值不大于2.2Kpa，月平均值不大1.8Kpa



地震裂度：不超過8度



使用場合：沒有火災、爆炸危險、嚴重污穢、化學腐蝕劇烈震動場所





訂貨須知



訂貨時須提供下列資料：



1.主電路方案，編號或主電路組合排列圖



2.輔助電路電氣原理圖及控制回路電壓



3.開關設備平面布置圖



4.如需非標主電路及線路方案，可委托本公司設計，生產
