一、設備的型號、規格、參數及性能
1、 設備的主要技術參數：

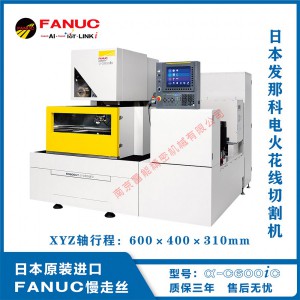

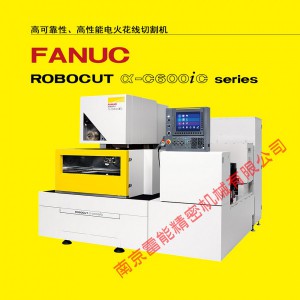

設備型號 α-C400iC α-C600iC α-C800iB
設備規格 400mm×300mm 600mm×400mm 800mm×600mm
工作臺 尺寸 626mm×441mm 898mm×620mm 1132mm×820mm
承載 500Kg 1000Kg 2000Kg
行程 X軸 400mm 600mm 800mm
Y軸 300mm 400mm 600mm
Z軸 255mm 310mm 310mm
斜度 ±30°/80mm ±30°/150mm ±30°/150mm
錐度行程 U軸 ±60mm ±100mm ±100mm
V軸 ±60mm ±100mm ±100mm
2、 設備的主要技術參
(A) **切割效率：330mm2/min
(B) 機床消耗功率：13KVA ；
(C) 電極絲直徑：Ф0.10～Ф0.30mm；
(D) 走絲速度：<15 M/min ；
(E) **粗糙度：Ra≤0.19μm；
(F) 精度（按JIS標準）：
X軸的定位精度：±0.002mm ；
X軸的重復定位精度：±0.002mm ；
Y軸的定位精度：±0.002mm ；
Y軸的重復定位精度：±0.002mm ；
U、V軸的定位精度：±0.005mm ；
U、V軸的重復定位精度：±0.003mm ；
(G) 高速自動穿線AWF功能（10秒循環，0.10細線可自動穿線）
上述精度指標的校準已在日本工廠完成，以日本工廠出具的出廠精度報告為準。
二、機床的配置功能組成
1、 機床結構：
（1） 高強度**鑄鐵床身；
（2） 錐度機構；
（3） X、Y軸滾珠絲杠和精密直線導軌及交流伺服電機,U、V、Z軸交流伺服電機；
（4） **電控系統,高速無電解電源（高頻交流電源）；（變頻器→控制噴水馬達）
（5） 過濾系統及溫控裝置，配置日本原裝大金變頻冷水機。
（6） FANUC Series 31i-WB控制系統；（數控系統）
（7） 線切割工作液箱，格蘭富變頻水泵；
2、CNC系統的配置組成功能及其技術性能：
（1） CNC的硬件組成：
(A) 日本原產FANUC Series 31i-WB系統；
(B) 存儲卡,硬盤；
(C) 配置以太網和USB接口；
(D) 15″觸摸液晶；
(E) RS232接口,USB鼠標接口；
(F) 系統接口。
（2） CNC的軟件組成及操作平臺：
操作平臺為windows系統。
（3）系統配置功能：
（A） 坐標系：*對坐標、相對坐標，；
（B） 圖形坐標變換、縮放、旋轉功能，圖形跟蹤顯示功能；
（C） 直線、圓弧納米插補功能；
（D） 錐度加工功能；
（E） 短路、斷絲處理功能；
（F） 停電記憶功能，加工結束自動停機功能；
（G） 自動對端面、對中心功能；
（H） 自動加過渡圓弧功能（任意）；
（I） 菜單技術、自動編程功能；
（J） 數據傳輸；
（K） 配備電火花線切割專業加工工藝的***系統；
（4）CNC系統的技術性能：
（A） 5軸數控，5軸4個CNC軸聯動；
（B） 錐度加工及補償功能，加工錐度標準±30°/80mm；
（5）CNC系統運行環境：
(A) 溫度范圍：5-30℃，*佳溫度20±0.5℃；
(B) 相對濕度：40%-80%RH以下；
(C) 機床周圍無振源、無粉塵；
3、機床運行環境：
電網標準：電壓200V（-10%～10%），頻率50HZ；13KVA.
（機器內部有信號防干擾設計）
