空氣管理用流量計
型號 MVC□□□

提供了工廠空氣消耗量管理所必要的性能功能的流量計。 是在與客戶就工廠空氣的管理方法商討后而設計的

• 質量流量測量
• 消耗量管理所必要的功能的搭載
• 低成本化理念

的產品。

本機具有節流機構，測量原理與孔板、噴嘴、文丘里等差壓流量計相同。 節流機構采用了本公司開發的、具有大量實績的橢圓噴嘴、通過長度短的直管段可實現高精度測量。
變送器中采用了高精度檢測差壓壓力溫度的多變量傳感器。該多變量傳感器對檢測到的過程變量進行密度補償而獲取準確的質量流量。

高精度質量流量測量

工廠管理用流量計通過多變量傳感器檢測到的過程變化、對流量運算所必要的氣體的膨脹補償系數、壓縮系數等進行高速運算，實現了指示值±3%的精度。

自動量程功能

差壓式流量計根據流量值等流體條件計算發生的差壓、需要設定瞬時流量的量程。但工廠空氣幾乎都不明確流量值。工廠管理用流量計搭載了即使當流量不明確的場合也對實際流過的流量的***高流量值進行存儲、自動設定量程的自動量程功能。

寬流量范圍

工廠管理用流量計具有量程比為100:1的大量程比，可覆蓋大流量范圍的測量。所以選擇口徑時，只要選擇與工廠空氣配管相同的口徑，使用時可不需在意流量的大小。

豐富的顯示功能

前面的液晶顯示器可選擇顯示瞬時流量值、積算流量值及流速值。
還可顯示補償運算用的多變量傳感器的壓力值、可作為監視壓力計。

靈活對應現場設置條件

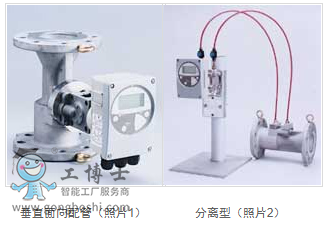

可安裝在工廠空氣的配管系統的水平配管（頁面上部照片）垂直配管（照片1）上。此外，各樓宇的各生產線的配管敷設在3～5m上部的場合，可用分離型（照片2）對應。

此外，流路或節流部分采用不易產生附著物和不易堵塞的構造，必要的上游側直管長只需很短的0.5D，所以可用于各種設置場所。

便于節能活動的功能

• 成本顯示功能
  在工廠空氣的節能活動時，從客戶處了解到常有「工廠空氣是免費使用的認識」。針對這一課題，搭載了通過設定工廠空氣成本、顯示現在的流量需要花費多少成本的概算金額（日元或美元）的功能。通過顯示成本，促進對現場作業者進行啟發教育活動。
• 泄漏檢查功能
  泄漏檢查功能是根據多變量傳感器測量的配管內的壓力來計算工廠空氣泄漏率(%)的功能。決定某個泄漏率作為管理基準值、超過該基準值的場合，實施巡查及防泄漏對策，而不需壓力計即可實現傾向管理。
