結構特點：

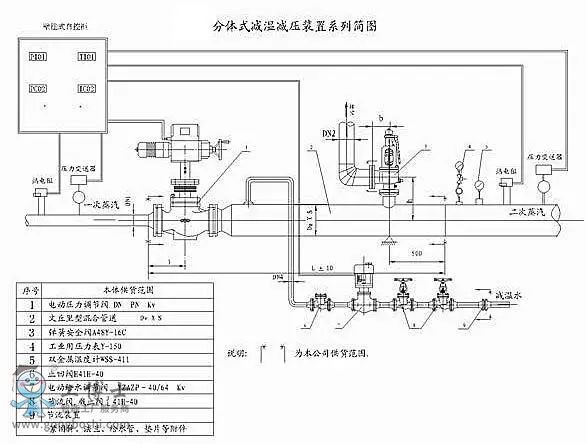

減溫減壓裝置由減壓系統（減壓閥、節流孔板等）、減溫系統（高壓差給水調節閥、節流閥等 ）、安全保護裝置（安全閥、止回閥）等組成，主要特點如下：
1）采用減溫、減壓分體閥結構，使蒸汽先減壓；然后單獨減溫，分別在不同系統內完成，該裝置的長度提高了運行的可靠性，便于壓力、溫度的獨立調節。
2）、減壓系統：采用三種不同結構形式的減壓閥
⑴采用直行程籠式減壓閥結構important; float: none;">，多用于t≤400℃,P≤2.5MPa，介質經多個小孔節流減壓，閥內可設多級節流降壓，增加閥體使用壽命，保護了閥座及閥體免受沖擊，延長了閥門的使用壽命，同時也降低了裝置的噪音。
⑵雙座減壓閥多用于t≤450℃,P≤4.3MPa的常規減溫減壓裝置。important; float: none;">介質節流通道為雙座形式，流通面積大，閥桿節流處堆焊硬質合金，閥桿材料多為不銹鋼或氮化鋼，經過數十年考驗，雙座減壓閥只要在上述參數范圍內使用，沒有發生過異常問題。雙座閥不平衡力小、調節范圍廣、動作平穩，不會出現卡死現象。減壓閥密封表面堆焊鈷基ERCrMn-C-15，抗高溫、抗沖刷；閥座和閥瓣采用配合研磨，密封性能好。
⑶柱塞式單座減壓閥，多用于壓力≤9.8MPa、溫度≥4500C或更高參數。important; float: none;">該閥屬引進改進型產品，閥桿、閥瓣為一整體，在閥瓣處開具多個能將汽流分解成多股梅花狀流道，能使閥內不出現強烈振動并能降低噪音，閥內設置有曲線型多孔鐘罩，防止蒸汽直接沖擊閥體內表面，具有噪音低，振動小，密封性好，降壓效果和調節特性好，使用壽命長等特點。熱電廠等已采用，反映良好。
（3）、減溫噴水系統：采用特殊結構的噴嘴，可配置兩種結構形式的閥門混合管內設霧化噴嘴，減溫水通過調節閥噴入管道，可靈活設置不同類型的噴水裝置，包括螺旋霧化噴嘴等。減溫給水壓力僅需Pb≥0.6P2+0.3MPa；
⑴噴嘴，我公司生產的減溫減壓裝置，獨具特色的就是噴嘴，減壓后的蒸汽進入減溫系統，采用的是“笛形”管式噴嘴，“笛形”管噴嘴噴出的減溫水呈柱狀噴射，混合段較長，且霧化效果不好，二次蒸汽容易帶水，影響蒸汽品質。
⑵吸收國外先進技術，特殊設計了軸向旋流式機械霧化噴嘴，此噴嘴由噴嘴體、旋流片、水盤等零件組成。水在噴嘴內經水盤，旋流片高速旋轉噴水后即成霧狀噴出，與高溫蒸汽很快混合，達到二次蒸汽所需的溫度。旋流片噴嘴特點是水與蒸汽混合的時間短，混合充分，不易堵塞；避免了出口蒸汽帶水，保證了二次蒸汽品質。
⑶配置給水分配閥，給水分配閥有兩路通道，一路經噴嘴通向減溫器，達到降低二次蒸汽溫度的目的，另一路通向除氧器。常規減溫減壓裝置按此配置。
⑷配置調節閥，調節閥出口直接經噴嘴通向減溫器，降低二次蒸汽溫度，小流量噴水（≤1.5t/h）時，適用普通調節閥；高壓旁路，低壓旁路及特殊減溫減壓裝置則選擇多級節流高壓差調節閥。用戶可以任意選取減溫系統中閥門結構形式。
（4）閥流量特性：直線或修正等百分比特性曲線，可在全行程范圍內控制，保證二次蒸汽在10~100%額定出力范圍內，設備長期穩定運行。
（5）溫度給水調節系統采用直行程高壓差調節閥+霧化噴嘴或可調噴嘴，噴射流速可恒定在18～23m/s，從而在蒸汽較小流量下，也能達到極佳的霧化效果。能合理分配給水系統上的壓差；同一口徑的高壓差給水調節閥有不同的流置系數Cv值可供選擇，使溫度調節系統的調節靈敏度及大大提高。
（6）電動減壓閥、電動給水調節閥配用直行程電動執行機構，去除了傳統的杠桿鉸鏈機構，減少了空行程環節，進一步提高了調節系統的靈敏度。可調噴嘴直接安裝在混合管道上，減少了占地面積。
