工作環境和主要技術參數

電源：常規，三相380V（50Hz）

特殊，三相660V、440V、415V（50Hz、60Hz）；

單相220V、110V（50Hz、60Hz）

環境溫度：-20~+60℃ （特殊訂貨-40~+80℃）。

相對濕度：≤95%（25℃時）。

戶外型：用于無易燃、易爆和無腐蝕性介質的場所；

隔爆型防爆等級： EXdIIBT4  適用于環境為IIA、IIB級T1-T4組的爆炸性氣體混合物。

防護等級：IP65（特殊訂貨IP67、IP68）

工作制式：調節型為S5，負載持續率為10%，***大工作次數為630c/h;

          開關型為S2，10min.

電氣操作說明

5.1旋鈕操作說明

紅色旋鈕為方式鈕，可在現場/停止/遠方之間切換；或在設定狀態實現菜單的保存（從停位旋到現場）和退出（從停位旋到遠方）。黑色旋鈕為操作鈕，可在現場模式進行打開或關閉操作，或在設定狀態進行加減設置�，F(xiàn)場旋鈕操作時，短時間作用為現場點動模式，當操作鈕有效作用時間超過3秒鐘后報警區顯示“bc”為自動進入現場保持模式，反向旋操作鈕或?qū)⒎绞解o旋到停止，即停止動作。

5.2遙控器操作說明（遙控器為選配件，需要時請?jiān)谟嗀洉r(shí)特殊說明）

Up        --開位標定鍵     Down    --關位標定鍵

Enter    --確認/保存鍵     Stop       --停止/退出鍵

Open    --現場打開鍵      Close     --現場關閉鍵

在現場方式時，按“Open”鍵執行保持方式開閥，

按“Close”鍵執行保持方式關閥，按“Stop”鍵停動。

現場方式，連按三次“Up”鍵進入開位標定狀態，    “Open”、“Close”、“Stop”鍵可控制電動執行器開、關、停，“Enter”鍵用于保存行程，“Stop”鍵用于返回。

現場方式，連按三次“Down”鍵進入關位標定狀態，其它操作同上。

信號查詢（顯示屏左下角為信號查詢區）

1.  遠控信號查詢

方式鈕旋到遠方，在顯示屏的左下角顯示接收到的遠控信號。開關型：OP代表有遠方打開；CL代表有遠方關閉；bc代表有遠方保持（多狀態并存時交替顯示）。調節型：顯示收到控制電流值或電壓值。

2.  閥位信號查詢

方式鈕旋到現場，顯示屏左下角顯示閥位信號。閥位采集為電位器時顯示阻值的百分比（d01～d99）；閥位采集為12位編碼器時顯示編碼器的百分比（b00～b99）；閥位采集為18位編碼器時顯示編碼器的千分比（000～999）。

5.4行程標定

注：先確定電動執行器的轉向和力矩接線正確，并調整好電位器或編碼器的旋轉區間。

1.  關位標定

停止位置旋操作鈕至關閉約3秒鐘，等到閃爍顯示字母L時松開操作鈕并將方式鈕旋到現場,此時L不再閃爍表示進入關位標定狀態�？赏ㄟ^(guò)操作鈕執行電動開或電動關動作，調整到關位后將方式鈕旋到停止再旋回現場,此時紅燈和字母L閃兩次，輸出4mA反饋電流、顯示0%表示關位標定完成。若方式鈕由停止旋至遠方則直接退出行程標定。

2.  開位標定

    停止位置旋操作鈕至打開約3秒鐘，等到閃爍顯示字母H時松開操作鈕并將方式鈕旋到現場,此時H不再閃爍表示進入開位標定狀態�？赏ㄟ^(guò)操作鈕執行電動開或電動關動作，調整到開位后將方式鈕旋到停止再旋回現場,此時綠燈和字母H閃兩次，輸出20mA反饋電流、顯示100%表示關位標定完成。若方式鈕由停止旋至遠方則直接退出行程標定。

注：保存行程時，出現Fu或Fn報警時，請重新調整電位器或編碼器的旋轉區間，并重標行程。

5.5輸出電流微調

1.  4mA輸出電流微調

停止位置旋操作鈕至關閉約10秒鐘，等到閃爍顯示字母LF時松開操作鈕并將方式鈕旋到現場再旋回停止,即進入 4mA輸出電流微調狀態。此時可通過操作鈕調整輸出電流的大小，調整輸出電流達到 4mA后將方式鈕旋到現場，此時紅燈閃爍三次表示4mA輸出電流微調完成。若方式鈕由停止旋至遠方則直接退出輸出電流微調狀態。

2.  20mA輸出電流微調

停止位置旋操作鈕至打開約10秒鐘，等到閃爍顯示字母HF時松開操作鈕并將方式鈕旋到現場再旋回停止,即進入20mA輸出電流微調狀態。此時可通過操作鈕調整輸出電流的大小，調整輸出電流達到20mA后將方式鈕旋到現場，此時綠燈閃爍三次表示20mA輸出電流微調完成。若方式鈕由停止旋至遠方則直接退出輸出電流微調狀態。

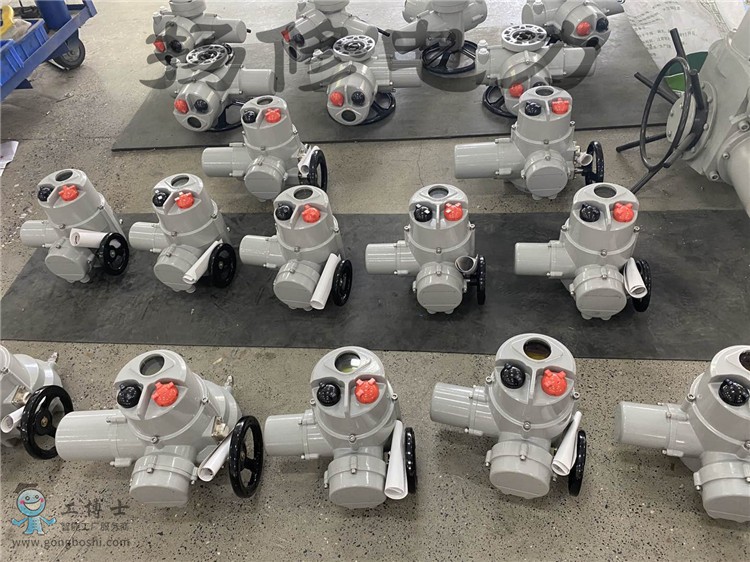

 鄭州電動球閥執行器FDQW120控制方式可選（模擬量與開關型及總線）；
