Limitorque利米托克高扭矩執行器
Limitorque India Ltd.制造齒輪箱/齒輪操作器，作為氣門/閘門操作（手動齒輪箱）或與電動閥（MOV）相連的輔助齒輪箱的獨立選件，以提高扭矩要求。

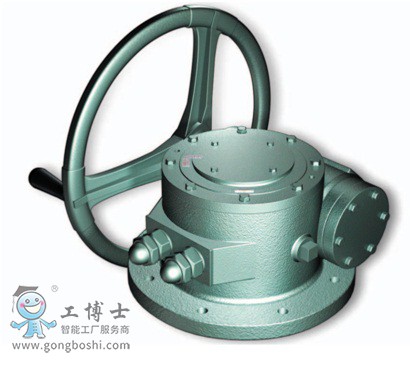

（A） 四分之一轉蝸輪蝸桿操作器“ T”型
“ T”系列操作器設計用于任何需要旋轉90°的閥門或機構。用途有：蝶閥，旋塞閥和球閥，百葉窗阻尼器，擋板門或任何需要90°移動的裝置（機構）。
這些操作員已在各個行業的各個行業中得到成功使用，例如水和廢物處理廠，發電廠，石化設施，船舶服務，化學加工和輸電領域。
所有為戶外服務而建造的標準裝置均防風雨，并在工廠進行了潤滑。
| 類型 |
序號 |
模型 |
扭矩容量（MKG） |
| 電動化 |
手冊 |
| |
|
|
|
|
| 四分之一轉蝸輪
運算符類型“ T”

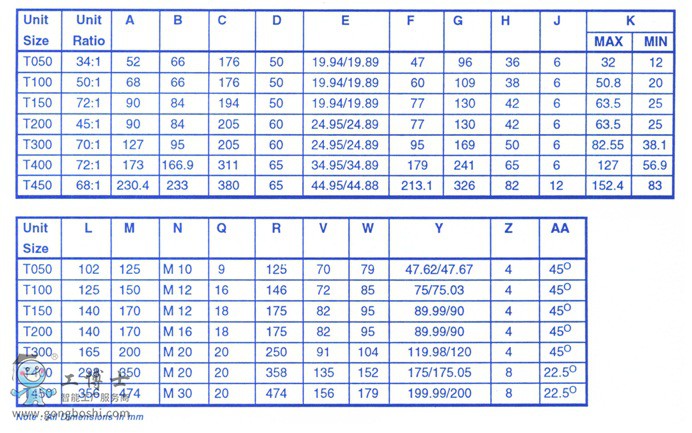

帶有附件連接數據的四分之一齒輪箱
|
01 |
1.1.1 T050 |
61 |
83 |
| 02 |
T100 |
102 |
138 |
| 03 |
T150 |
152 |
207 |
| 04 |
T200 |
248 |
303 |
| 05 |
T300 |
373 |
455 |
| 06 |
T400 |
1214 |
1863年 |
| 07 |
T450 |
2898 |
4416 |
技術數據
每個尺寸的設備均配有機械擋塊，可從外部進行調節，以實現90°的行程，正負5°的調節能力。所有單元均配有機械位置指示器，用于直觀地確定閥門位置。單元的輸出可以直接打孔，并根據特定的軸要求進行鍵控，也可以提供帶花鍵的轉接器，以便客戶加工。
輸入扭矩閥可通過將輸出扭矩值除以（比率效率）來確定。
（B） HBC蝸輪類型
手動HBC型單元是蝸輪驅動裝置，可用于任何需要90度以及360度（斷頭阻尼器和齒條齒輪）運動的閥門或設備。
該執行器用作與手輪相連的手動操作器。它也可以與電動Limitorque閥門控制裝置組合進行遠程控制。HBC單元配有正齒輪和錐齒輪附件，以減少手動操作力。蝸桿采用合金鋼制成，并配有齒磨，蝸輪采用高抗拉強度青銅。因此，HBC單元非常緊湊且堅固。由于高精度齒輪的反沖***小，因此閥門的顫動已被***小化。
HBC單元配有雙套，可以自由選擇與閥/阻尼器軸的鍵槽位置的關系。
HBC系列
|
類型和大小
|
齒輪比
|
***高 扭矩
|
NM（KGM）
|
|
H0BC
|
71：1
|
600（61）
|
900（92）
|
|
H1BC
|
70：1
|
1775（181）
|
2660（271）
|
|
H2BC
|
70：1
|
3000（306）
|
4500（459）
|
|
H3BC
|
70：1
|
7650（780）
|
11475（1170）
|
|
H4BC
|
60：1
|
17325（1766）
|
25988（2649）
|
|
H5BC
|
65：1
|
26500（2700）
|
39750（4050）
|
|
H5（1/2）BC
|
67：1
|
40000（4077）
|
60000（6116）
|
|
H6BC
|
66：1
|
62300（6350）
|
93450（9525）
|
|
H7BC
|
69：1
|
85950（8761）
|
128925（13142）
|
|
H8BC
|
64：1
|
132450（13500）
|
198675（20252）
|
|
H10BC
|
61：1
|
196200（20000）
|
294300（30000）
|
|
