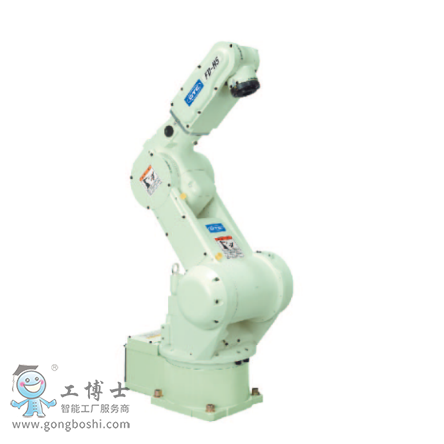

OTC焊接機器人 FD-H5 負載5kg

點擊圖片查看原圖

品牌：	OTC
軸數：	6
負載：	5kg
機器人重量：	58kg
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2021-02-18 11:57
瀏覽次數：	300

店鋪基本資料信息

OTC焊接機器人經銷商
[VIP第4年] 指數:1
聯系人潘青源(先生) 技術工程師
會員 [當前離線] [加為商友] [發送信件]
郵件550372450@qq.com
電話18621383602
手機19121731350
地址上海市寶山區富聯一路98弄6號

產品詳細說明

FD-H5

詳細參數

名稱			NH5
規格			獨立多關節
軸數			6
負載			5KG
位置重復精度			±0.05mm
驅動方法			AC伺服馬達
驅動容量			1440W
位置重復精度			***值編碼器
動作范圍	基本軸	J1（旋轉）	±170°
		J2（前后）	-125°~+90°
		J7（旋轉2）	-
		J3（上下）	-140°~+245°
	手臂軸	J4（回轉）	±190°
		J5（擺動）	-30°~+210°
		J6（扭轉）	±360°（注1）
速度	基本軸	J1（旋轉）	3.49rad/s｛200°/s｝（2.79rad/s｛160°/s｝）（注2）
		J2（前后）	3.49rad/s｛200°/s｝
		J7（旋轉2）	-
		J3（上下）	4.54rad/s｛260°/s｝
	手臂軸	J4（回轉）	6.63rad/s｛380°/s｝
		J5（擺動）	6.63rad/s｛380°/s｝
		J6（扭轉）	8.90rad/s｛510°/s｝
手臂負荷能力	允許扭矩	J4（回轉）	11.9N·m
		J5（擺動）	11.9N·m
		J6（扭轉）	5.2N·m
	允許慣性矩	J4（回轉）	0.303kg·m²
		J5（擺動）	0.303kg·m²
		J6（扭轉）	0.061kg·m²
機器人動作范圍截面面積			1.22m²×340°
使用環境條件			溫度：0~45℃、濕度：20~80%RH（無結露）
本體重量			58kg
第3軸可載重量			1kg
安裝方法			地面、吊裝、側掛
本體顏色			白色（芒賽爾色標10GY9/1)
防護等級			-
注）1、第6軸的動作范圍會因第5軸的姿態而受限制
2、（）內的數值是側裝時的規格
