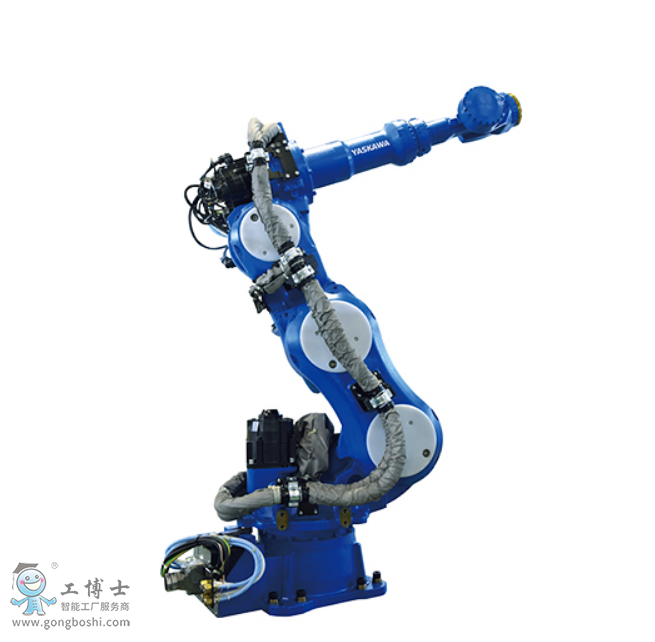

MOTOMAN-GP110B-6軸垂直多關節型負載：110KG

點擊圖片查看原圖

店鋪基本資料信息

產品詳細說明

MOTOMAN-GP110B-6軸垂直多關節型負載：110KG

動作范圍：2236mm

控制柜：YRC1000

用途：搬運、取件/包裝、碼垛、組裝/分裝

通過高速動作，提高生產性做出貢獻。
確保的下部動作范圍。***適合高密度配置。
減少了機器人與控制柜間的電纜線數，提升了維護性的同時提供簡潔的設備

標準規格		MOTOMAN-GP110
型號		YR-1-06VX110-A00
構造		垂直多關節型（6個自由度）
可搬質量*1	手首部	110kg
可搬質量*1	U臂上	10kg
***大可達		2236 ㎜
重復定位精度*2		0.03mm
動作范圍	S軸（旋轉）	-180°- +180°
	L軸（下臂）	-90° - +155°
	U軸（上臂）	-80° - +90°
	R軸（手腕旋轉）	-360° - +360°
	B軸（手腕擺動）	-125° - +125°
	T軸（手腕回轉）	-360° - +360°
***大速度	S軸（旋轉）	2.45rad/s, 140°/s
	L軸（下臂）	1.92rad/s, 110°/s
	U軸（上臂）	2.27rad/s, 130°/s
	R軸（手腕旋轉）	3.05rad/s, 175°/s
	B軸（手腕擺動）	3.05rad/s, 175°/s
	T軸（手腕回轉）	4.44rad/s, 255°/s
容許力矩	R軸（手腕旋轉）	721N.m
	B軸（手腕擺動）	721N.m
	T軸（手腕回轉）	294N.m
容許慣性力矩（GD2/4）	R軸（手腕旋轉）	60kg.m2
	B軸（手腕擺動）	60kg.m2
	T軸（手腕回轉）	33.7kg.m2
本體質量		660kg
防護等級		本體：IP54, 手腕軸：IP67
安裝環境	溫度	0° - +45°
	濕度	20% - 80%RH（無結露）
	震動	4.9m/s2(0.5Ｇ)以下
	其他	不可有引火性及腐蝕性氣體，液體遠離電氣噪音源
電源容量*3		5.0kVA
安裝方式*4		置地式
用途		搬運、取件/包裝、碼垛、組裝/分裝
備注		1：JIS B 8432為基準。 2：記載了自軸的動作范圍而不是對地基準。
