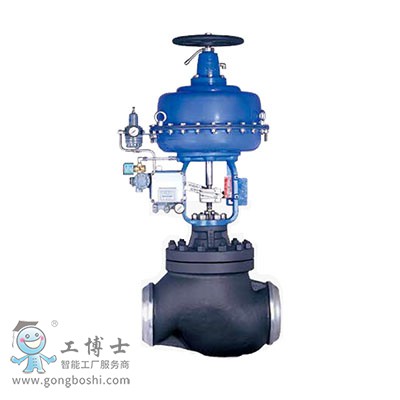

CCI流體控制閥 840系列籠罩式調節閥
1、840系列調節閥概述
840 系列籠罩式調節閥廣泛應用于高壓差下較為清潔的液體和氣體環境。840 系列籠罩式調節閥可配置流開式或流關式閥芯，適用于蒸汽、氣體和液體。 840 系列籠罩式調節閥閥體可安裝多種形式的閥芯。并且，其籠罩導向式結構 設計減少了閥塞的振動，提供了全行程范圍的穩定性能。所有 840 系列閥門閥 芯均采用快速更換設計，保證所有內件便于維修或者更換。 閥門與管道可采用法蘭連接，滿足 ISA S75.08 端面標準尺寸；也可采用焊接 連接的方式，閥門尺寸至2寸時采用承插式焊接，閥門尺寸至24寸時采用對焊。 CCI MSD-III 彈簧- 薄膜式氣動執行機構是840 系列調節閥的標準配置，可按 閥門尺寸選擇，可根據需要采用反作用（彈簧關）或正作用（彈簧開）結構， 這提供了完全符合行業應用要求的控制及設計，詳細資料見 CCI MSD-III 氣動 執行機構說明書。 可以選擇符合 NACE MR0175 的標準閥門材質，適用于電廠和石油化工行業。 軟密封閥門泄漏等級可達 FCI 70-2 VI 級。
2、840系列調節閥性能特點
流通能力和特性易于更改 : 通過更換閥籠可減小或增大閥芯 的流通能力，以及線性及等百比的流通特性。
• 嚴密關斷 : 泄漏等級從 ANSI IV 至 VI 均可滿足應用需求。
• 可用于酸性氣體或腐蝕性液體：多種閥體和閥芯材料使 840 系列調節閥適用于酸性或腐蝕性工況，完全符合美國 防腐工程協會 (NACE) 標準。
• 維護簡便：頂裝設計、可拆卸式閥芯閥座，無任何焊接、 螺絲固定部件維護相當方便。
3、840系列調節閥參數
閥門尺寸： 0.5”至24”
壓力等級
金屬閥座: 0.5”至 24”, ANSI Class 150-2500
軟閥座: 0.5”至24”, ANSI Class 150-600; 0.5”至4”, ANSI Class 150-900
連接方式： 法蘭連接，或焊接 (對焊或承插焊) 材質 見表 1
溫度
金屬底座：標準范圍 -30℃至300℃, 定制范圍 -196℃至565℃
軟閥座： 標準范圍 -30℃至230℃, 定制范圍 -196℃至230℃
流量特性 ：線性、等百分比 流量系數 見表 3
泄漏等級： 標準 ANSI Class IV, 可選 ANSI Class V 或者 VI 尺寸 見表 4 閥芯 快速更換閥芯(窗式籠罩，鉆孔式籠罩)
4、840系列調節閥圖示
多彈簧設計：多彈簧設計使得滯后 和死區非常小
附件：可根據用戶需要定制搭配
氣動薄膜執行機構： 預卷形膜片設計，受壓面積的變化率 提高調節精度
故障模式 ：標準模式為失氣關 可選失氣開可提供薄膜式、活塞式氣動執行機構；電動和液動執行機構
成熟的閥內件設計：單級，窗式籠罩， 單級或多極鉆孔式籠罩， V 型微小流量閥塞式籠罩
快速更換閥芯設計: 所有內部組件易于更換 無任何焊接，螺釘連接
