博雷3A/3AH系列彈性閥座式蝶閥采用雙法蘭式設計，高度適用于終端服務。國際兼容性是博雷模塊化閥門產品線的一項主要設計優勢。
該閥門符合大多數國際法蘭標準——ASME 125/150級、BS 10 Tables D和E、BS 4504 NP 10/16、AS 2129以及JIS10。此外， 3A和3AH系列閥門設計還符合ISO 5752-Table 2 (EN558 Table 13) 面對面法蘭以及ISO 5211 執行機構安裝法蘭，因此這一系列閥門設計可廣泛用于全球各個市場。
-

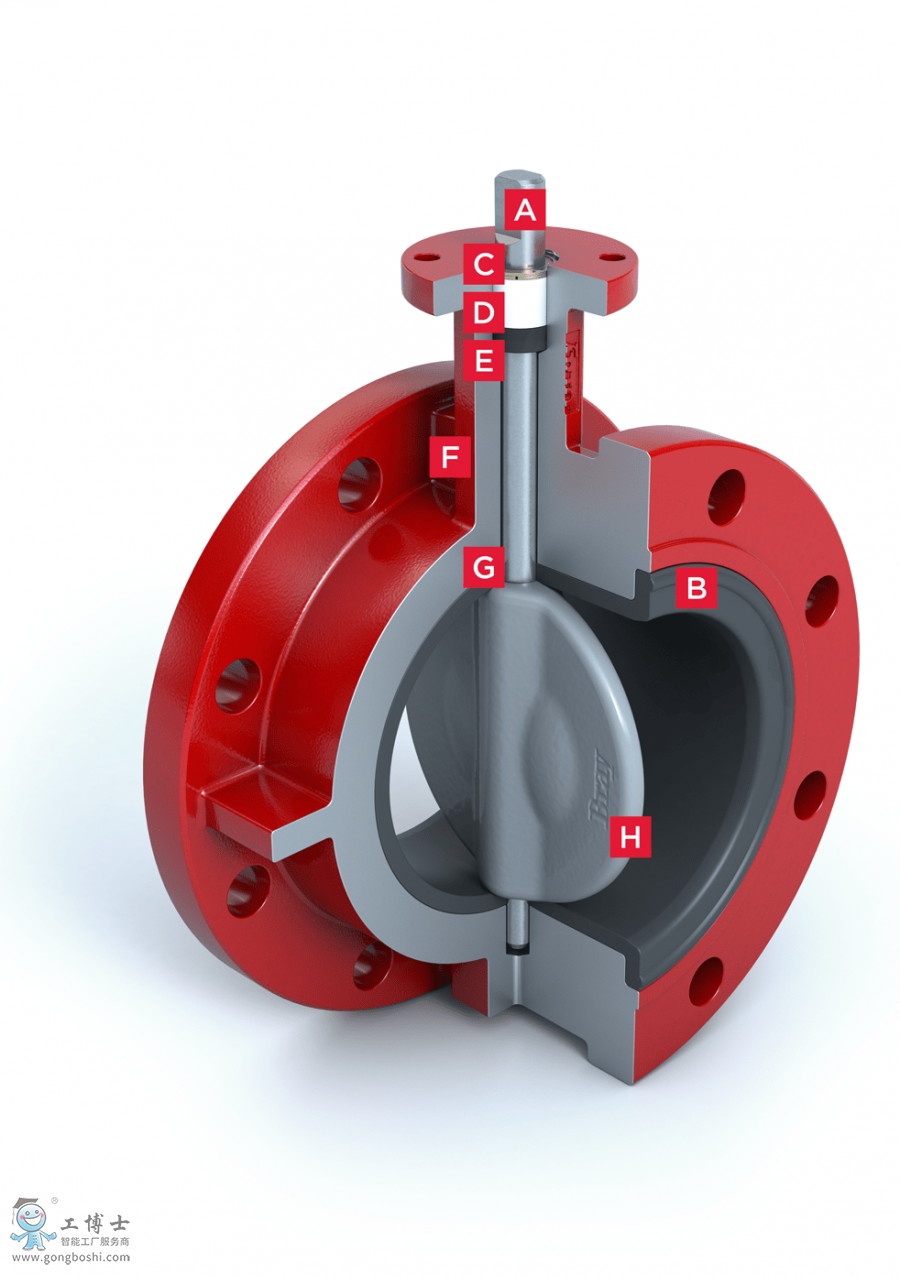

A. 閥桿
精準的雙“D”形式閥板與閥桿連接設計，驅動閥板無需螺釘或錐銷。
-
B. 閥座
博雷粘接式閥座設計降低扭矩，可將流體介質完全與閥體隔離開。該閥座還配備模壓O型圈，無需配備法蘭墊片。
-
C. 閥桿固定組裝
通過一個獨特的不銹鋼Spirolox®固定擋圈、一個止推墊圈和兩個C型環，將閥桿固定在閥體內。上述配件按標準由黃銅制造，也可根據需求提供不銹鋼材質。只需使用標準手工工具即可輕松去掉擋圈。閥桿固定組裝可防止在現場作業期間意外拆卸閥桿。
-
D. 閥桿襯套
非腐蝕性重型縮醛襯套可吸收?qǐng)?zhí)行機構的側推力。
-
E. 閥桿密封
雙“U”杯密封設計支持自我調節，提供雙向的可靠密封，并防止外界物質進入閥桿孔。
-
F. 加長閥頸
加長閥頸長度可實現2" (50 mm) 管道絕緣，可輕松安裝執行機構。
-
G. 主密封和二級密封
這些密封可以防止管道介質接觸到閥桿或閥體。主密封是通過與閥板轂的模壓閥座平板進行干擾擬合來實現的。二次密封則是通過比閥座閥桿洞直徑更大的閥桿直徑來實現。
-
H. 閥板
球型機械加工和手工拋光提供氣泡級密封、***小扭矩和更長的閥座壽命。
