McCannalok,高性能蝶閥,控制閥-博雷bray
點擊圖片查看原圖
品牌： bray博雷
尺寸范圍： 2 - 66" (DN50 - DN1500)
單價： 面議
所在地： 上海
有效期至： 長期有效
最后更新： 2021-03-03 09:56
瀏覽次數： 270
詢價
店鋪基本資料信息

 產品詳細說明

博雷bray

高性能蝶閥

McCannalok

尺寸范圍
2 - 66" (DN50 - DN1500)
溫度范圍
-62°F至500°F（-52°C至260°C）
壓力等級
ASME 150級、300級、600級、EN 1092、PN10、PN16、PN25、PN40、PN63、PN100



技術規格

高性能蝶閥 - McCannalok

尺寸范圍
2 - 66" (DN50 - DN1500)
閥體材料
碳鋼、不銹鋼、鎳鋁青銅
溫度范圍
-62°F至500°F（-52°C至260°C）
閥桿材料
不銹鋼
壓力等級
ASME 150級、300級、600級、EN 1092、PN10、PN16、PN25、PN40、PN63、PN100
閥座材料
RTFE帶彈性增能器、PTFE帶彈性增能器
防火：RTFE和Inconel®帶彈性增能器
密封等級
零泄漏
閥板材料
不銹鋼、鎳鋁青銅
閥體類型
對夾、支耳和雙法蘭式
設計標準
ASME B16.34、ASME VIII、API 609
法蘭鉆孔
ASME B16.5、EN 1092
測試標準
API 598
認證
ABS、必維國際檢驗集團、CE/PED、中國船級社（CCS）、DNV、
消防測試標準API 607第6版、NSF/ANSI 61-2008（飲用水）、SIL
結構長度
API 609、ISO 5752
逸散性排放
ISO 15848-1、API 641
應用
高壓、高溫、關鍵應用

特點和優勢

高壓、高溫、零泄漏蝶閥

McCannalok高性能蝶閥（又稱雙偏心蝶閥）采用創新設計，可提供堅實的可靠性，現場維護也極為簡便。獨立和內部測試證明McCannalok系列閥門具有卓越的使用壽命性能，并提供零泄漏密封。

McCannalok閥門***的***設計在推出之后不久即榮獲Chemical Processing的Vaaler***佳產品獎。其簡潔、創新的設計可提供堅實的可靠性，現場維護也極為簡便。

獨立和內部測試已經證明其具有卓越的使用壽命性能，在超過100,000個周期實現零泄漏密封。40系列Bray/McCannalok閥門可搭配博雷的任何氣動和電動執行機構，以低廉的成本實現自動化。McCannalok高性能閥門可針對您的需求提供***高的質量和***大的價值。在720 psi壓力下進行超過100,000個周期的測試之后，閥座依然處于極佳狀態，繼續確保雙向零泄漏密封。  即使是在2 psi壓力下進行超過878,000個周期的測試之后，McCannalok高性能閥門依然能夠確保雙向零泄漏密封。

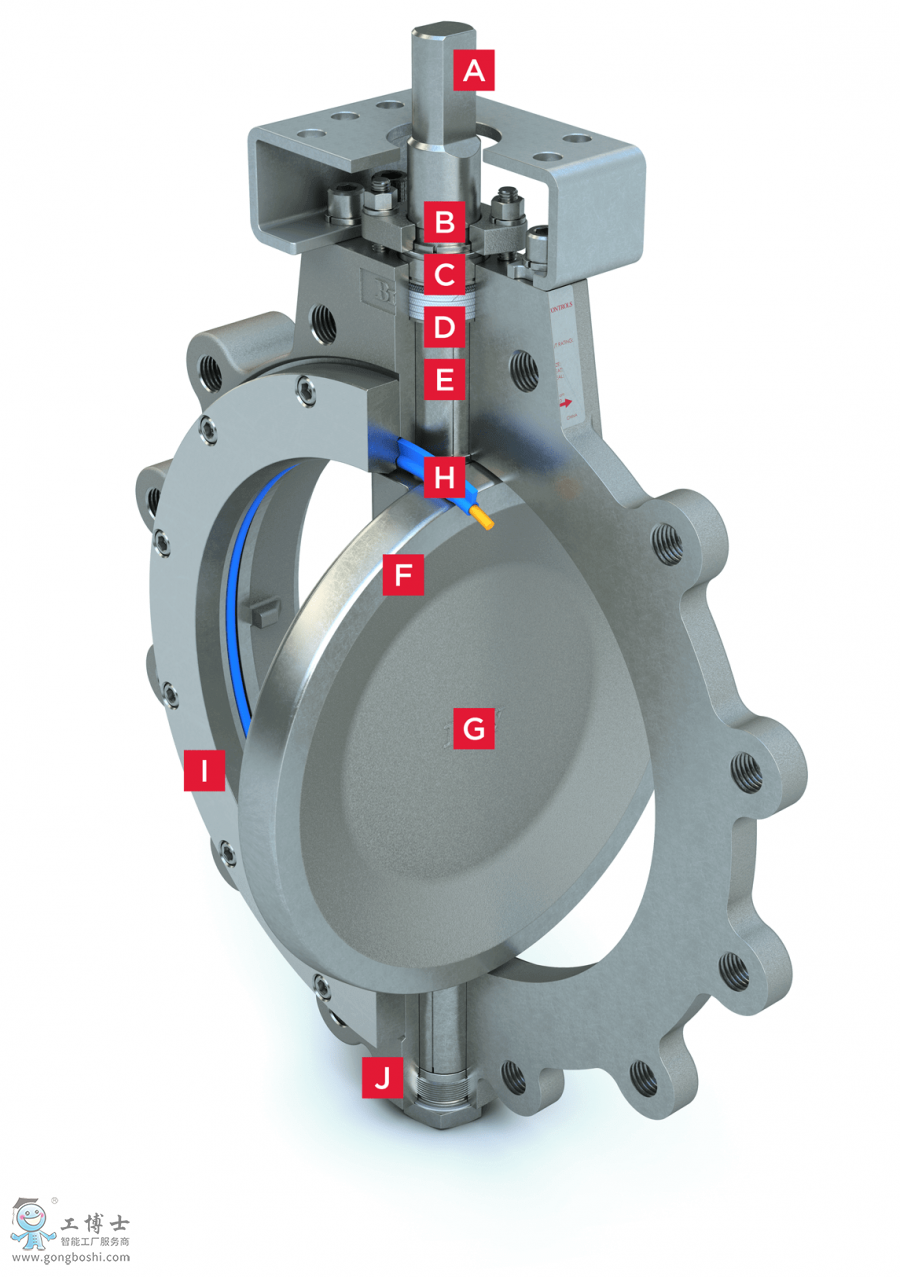

mccannalok-1-min



  • A. 閥桿

    高強度、一體式閥桿采用17-4 PH不銹鋼制成。閥桿經過標準化處理，以實現與博雷執行機構的互換能力。

  • B. 防吹出閥桿

    機加工閥桿槽與填料壓蓋擋圈臺階之間安裝了一個擋圈。

  • C. 可調閥桿填料

    閥桿填料系統的六角螺母易于調整，無需拆卸執行機構。該系統由壓蓋環、壓蓋擋圈、雙頭螺栓、六角螺母和鎖緊墊圈構成。如果需要現場調整，通常只需將六角螺母旋轉1/4圈即可。必須勻稱調整兩個六角螺母，而且不能過緊。

  • D. 閥桿密封

    閥桿密封系統提供恒定加壓，支持閥桿周圍的正向密封。閥桿使用PTFE填料進行密封，并通過一個碳纖維防推出密封環防止填料泄漏。柔性石墨圈是防火型閥門的標配，也可為高溫應用提供。

  • E. 閥桿軸承

    頂部和底部軸承包括一個316不銹鋼外罩與帶TFE/玻璃纖維襯套的軸承表面，為閥桿提供穩健的支持。閥桿軸承能出色地對抗腐蝕以及因高溫和機械載荷力而導致的變形。

  • F. 錐銷

    錐銷與鉸制孔精密吻合。

  • G. 閥板

    閥板設計旨在***大限度地提高流量并減少阻力，同時提供高Cv值。標配材料為不銹鋼。

  • H. 內置行程限位

    可防止閥板移動并***大限度地減少閥座損壞，從而延長閥座的使用壽命。

  • I. 彈性閥座

    增能器采用RTFE封裝。

  • J. 全平面閥座擋圈

    擋圈由位于密封區域外的螺栓固定，保護螺栓免受腐蝕。

  • K. 閥體

    所有閥體類型均按照完整的ASME150級、300級或600級額定值提供雙向密封作為標配。加長閥頸可以實現2"的管道保溫，并可輕松進行閥桿填料調整和執行機構安裝。
