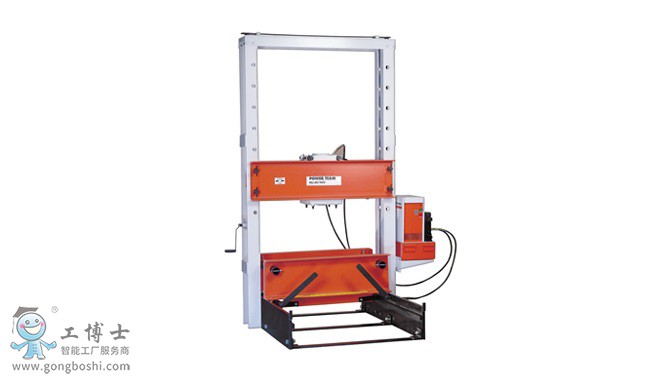

派爾迪Roll-Bed: H型結構 80-200噸 “滾床式”壓床斯必克液壓工具

---

---

獨創的，***的滾床設計。床身可移出，便于用吊車或其它起吊裝置裝上或卸下工件。
移動式工作頭可方便地從一邊移到另一邊，以適合在整個上梁寬度范圍內偏心全載工作。
80和100噸型的工作空間為1283 x 1524 mm，150和200噸型的工作空間為1302 x 1625 mm。
雙作用油缸快速接近工件，334mm行程的油缸由配有遙控手動開關的PQ1204S”靜音"電動液壓油泵驅動。操作者用一個手指便可控制油缸活塞動作并可以從各方向觀察工件。
壓床特點:
滾床式設計 —— 床身在軸承上滑進或滑出便于快速方便地安裝或卸下工件。
下床身寬度可調 —— 為了對重型工件可靠的平衡及對中，您可拆松調整螺栓來調整床身寬度，尺寸從102可調至686mm以上。參見尺寸“H”。
可移動工作頭 —— 對偏心壓接工作，工作頭可在軸承上沿上梁移動。壓床可全載工作，不論工作頭在哪個位置。
提升機構 —— 簡單地轉動搖手柄來提升或降低上梁。調整機構能均勻地兩邊提升或降低(一個重型1/2”的手提鉆馬達可替換手柄來達到自動調整)。壓床工作時用四個鎖固銷將梁固定。
可選的重型校正夾具 —— 使校正工作變得輕而易舉，精度可達0.1mm。滾輪內裝滾球軸承，為了易于旋轉工件手柄可上下轉動。

參數與詳情


訂貨號	負責能力	油缸類型	行程	油缸型號	速度(mm/min.)† †
	(噸)†		(mm)		進油	壓力工作
RB8013S	80	雙作用	333,4	RD8013	1168,4	190,5
RB10013S	100	雙作用	333,4	RD10013	889,0	147,3
RB15013S	150	雙作用	333,4	RD15013	609,6	99,1
RB20013S	200	雙作用	333,4	RD20013	457,2	73,7
† 結構組裝后運輸。
†† 典型的性能基于7 bar和700 bar泵的規范。***的速度視操作的情況不同而不同. 訂貨號 液壓泵 控制閥 液壓泵 重量 類型 類型 型號‡ (kg) RB8013S 電動 4通* PQ1204S 1309,1 RB10013S 電動 4通* PQ1204S 1335,4 RB15013S 電動 4通* PQ1204S 2022,1 RB20013S 電動 4通* PQ1204S 2062,0 * 電磁閥帶24V遙控手動開關。 ‡ 壓床標準配置泵。其它Power Team泵也可替代。空載及700bar時噪音：PQ120-73/78dBA; 距泵0.9m周圍測定。
