772-61-001,壁掛壓力管-AVK埃維柯

點擊圖片查看原圖

品牌：	AVK埃維柯
壁掛壓力管：	772-61-001
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2021-04-13 15:09
瀏覽次數：	301

店鋪基本資料信息

AVK埃維柯閥門專營店
[VIP第2年] 指數:1
通過認證 [誠信檔案]
聯系人趙文元(先生) 銷售工程師
會員 [當前離線] [加為商友] [發送信件]
郵件david.zhao@gongboshi.com
電話13122118801
手機13122118801（微信同號）
地址上海市寶山區富聯一路98弄6號

產品詳細說明

AVK壁掛壓力管，無立管-壁掛式封閉框架-AISI 304，用于水和廢水處理

AVK壁掛壓力管為方形或矩形，在滑塊的所有四個側面均具有彈性密封。它們是雙向的，***高可達1200 X 1200，包括雙向和單向的更大尺寸。壓力閥具有非上升式閥桿和封閉式框架，設計用于壁掛式安裝。也可以提供帶有上升桿的AVK壁掛壓力管，并且可以嵌入混凝土中。全面產品系列中的所有壓力油管泄漏率低且運行可靠。

型號772 / 61-001
材料：	不銹鋼
DN：	DN200-DN1200

特征

滿足指令95/9 / CE（ATEX）II組2類（區域1）的要求
低于***大泄漏率 DIN 19569-4（5級）中允許的***大速度：1,20 L / min。每個座位表
框架設計可輕松將其安裝在中等高度或地板高度，并適合高架或齊平的底部安裝
HMWPE（高分子量聚乙烯）的自清潔導板可降低操作過程中的摩擦力，從而簡化操作并延長密封件的耐用性
安裝在機架上的EPDM的自調節“唇形”密封
不銹鋼AISI 304的框架和滑塊以及不銹鋼AISI 303的閥桿
所有不銹鋼緊固件A2
密封和導向螺栓與框架錨固完全分離
隨附***大1000X1000（含1000X1000）的手輪，帶斜齒輪，尺寸更大

AVK編號	尺寸 mm	高 mm	H3 毫米	摹毫米	長 mm	座位頭 mWC	機頭 mWC	w ^ 毫米	理論重量/ kg
772-02000200-61-521001	200-200	492	626	225	82	10	10	380	16
772-03000300-61-521001	300-300	692	826	225	82	10	10	480	23
772-04000400-61-521001	400-400	893	1045	310	85	10	10	580	41
772-05000500-61-521001	500-500	1093	1245	310	85	10	10	680	52
772-06000600-61-521001	600-600	1294	1446	310	115	10	10	780	67
772-07000700-61-521001	700-700	1496	1648年	310	115	10	10	880	80
772-08000800-61-521001	800-800	1696	1848年	310	125	10	10	980	96
772-09000900-61-521001	900-900	1976年	2143	410	136	10	10	1100	147
772-10001000-61-521001	1000-1000	2176	2343	410	136	10	10	1200	168
772-11001100-61-221021	1100至1100	2389	2671	300	136	6	6	1300	209
772-12001200-61-221021	1200至1200	2589	2871	300	136	6	6	1400	242

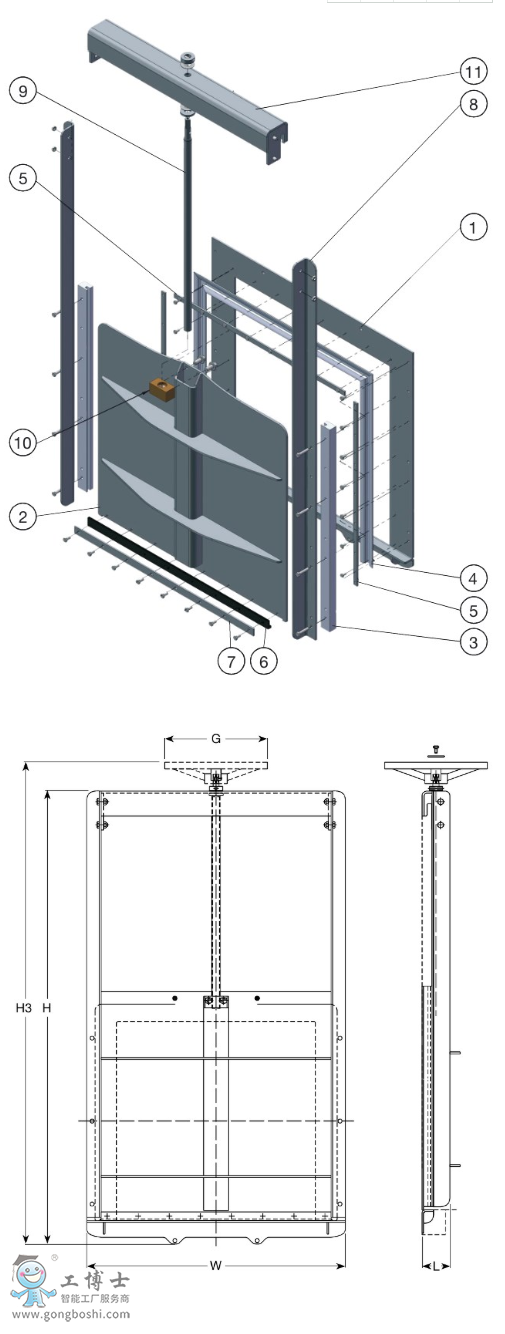

組件

1。	框架	304不銹鋼
2。	滑動	304不銹鋼
3。	指導	高分子量聚乙烯
4，	海豹	三元乙丙橡膠
5，	密封圈	304不銹鋼
6，	底封	三元乙丙橡膠
7	底部密封圈	304不銹鋼
8。	框架指南	304不銹鋼
9。	干	不銹鋼303
10。	閥桿螺母	青銅
11。	軛	304不銹鋼
