772-7172-001,壁掛壓力管-AVK埃維柯

點擊圖片查看原圖

品牌：	AVK埃維柯
壁掛壓力管：	772-7172-001
單價：	面議
所在地：	上海
有效期至：	長期有效
最后更新：	2021-04-13 15:14
瀏覽次數：	290

店鋪基本資料信息

AVK埃維柯閥門專營店
[VIP第2年] 指數:1
通過認證 [誠信檔案]
聯系人趙文元(先生) 銷售工程師
會員 [當前離線] [加為商友] [發送信件]
郵件david.zhao@gongboshi.com
電話13122118801
手機13122118801（微信同號）
地址上海市寶山區富聯一路98弄6號

產品詳細說明

AVK通道壓力管道，無立管-用于嵌入混凝土中-用于水和廢水處理的AISI 304

AVK通道壓力管為方形或矩形，在滑塊的三個側面均具有彈性密封。它們是標準的單向（***大到1000 X 1000，包括1000 X 1000）和雙向（更大的尺寸）。壓力管道具有無上升桿和封閉框架，專為嵌入混凝土的明渠安裝而設計。也可提供帶有上升桿的AVK通道壓力閥，用于壁裝以及現有通道中的端面安裝。全面產品系列中的所有壓力油管泄漏率低且運行可靠。

772 / 7172-001號變體
材料：	不銹鋼
DN：	DN200-DN1500

特征

滿足指令95/9 / CE（ATEX）II組2類（區域1）的要求
低于***大泄漏率 DIN 19569-4（5級）中允許的***大速度：1,20 L / min。每個座位表
自承重封閉式框架設計
HMWPE（高分子量聚乙烯）的自清潔導軌和滑動軸承減少了操作過程中的摩擦，從而使操作變得容易并延長了密封件的耐用性
安裝在滑軌上的EPDM的自調節“唇形”密封可輕松進行維護
不銹鋼AISI 304的框架和滑塊以及不銹鋼AISI 303的閥桿
所有不銹鋼緊固件A2
標配手輪，***大到1400X1400，包括1400X1400，帶有斜齒輪的更大尺寸

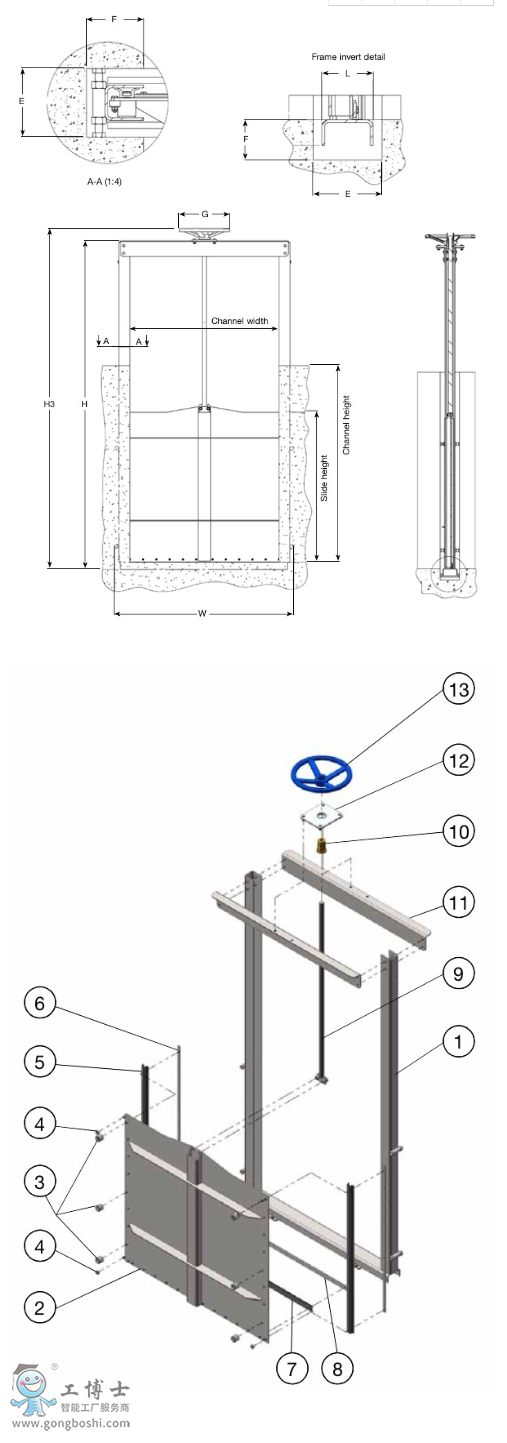

AVK參考不。	尺寸 mm	w ^ 毫米	高 mm	H3 毫米	長 mm	Ë 毫米	F 毫米	摹毫米	理論重量/ kg
772-02000200-71-651001	200-200	371	525	589	80	120	100	225	16
772-03000300-71-651001	300-300	471	725	789	80	120	100	225	22
772-04000400-71-651001	400-400	571	925	989	80	120	100	225	28歲
772-05000500-71-651001	500-500	671	1125	1189	80	120	100	225	35
772-06000600-71-651001	600-600	776	1380	1444	90	120	100	225	53
772-07000700-71-651001	700-700	876	1580	1662	90	120	100	310	64
772-08000800-71-651001	800-800	976	1780年	1862年	90	120	100	310	75
772-09000900-71-651001	900-900	1076	1980	2062	90	120	100	310	93
772-10001000-71-651001	1000-1000	1176	2180	2262	90	120	100	310	107
772-11001100-71-751001	1100至1100	1276	2415	2500	110	250	125	410	146
772-12001200-71-751001	1200至1200	1376	2615	2700	110	250	125	410	179
772-13001300-71-751001	1300-1300	1476	2815	2900	110	250	125	410	198
772-14001400-71-751001	1400-1400	1576	3015	3100	110	250	125	410	218
772-15001500-71-751021	1500-1500	1576	3215	3415	110	250	125	300	252

組件

$2)T~[_JU1}~~XX_BY7UF{Y3$

1。	框架	304不銹鋼
2。	滑動	304不銹鋼
3。	指導	高分子量聚乙烯
4，	滑動軸承	高分子量聚乙烯
5，	海豹	三元乙丙橡膠
6，	密封圈	304不銹鋼
7	底封	三元乙丙橡膠
8。	底部密封圈	304不銹鋼
9。	干	不銹鋼303
10。	閥桿螺母	青銅
11。	軛	304不銹鋼
12	閥桿螺母支架	304不銹鋼
13	方向盤	鋁
